Ставки при минусовом промышленном охлаждении чрезвычайно высоки. Колебания температуры приводят к катастрофическим потерям продукции, а отказы оборудования вызывают массовые простои в работе. Стандартные однокомпрессорные системы с трудом справляются с такими сложными условиями. Системы прямого расширения обычно не могут эффективно управлять переменными тепловыми нагрузками и не могут поддерживать постоянный поток хладагента на крупных объектах. Менеджерам объектов необходимо надежное специализированное решение. Низкотемпературный цилиндрический насос с параллельным шнеком решает именно эти проблемы. Он отделяет подачу жидкости от сжатия пара, обеспечивая непревзойденную эффективность для тяжелых промышленных условий. В этом руководстве по технической оценке описаны механизмы, варианты использования и компромиссы при внедрении этой передовой холодильной технологии. Вы узнаете, как правильно подобрать оборудование, снизить риски при установке и максимально увеличить время безотказной работы системы.
Бочковой насос функционирует как сердце сети подачи жидкости. Он подает жидкий хладагент в испарители под постоянным и надежным давлением. Этот механизм формирует основу надежной системы циркуляции насоса . В насосе используется двухвинтовая конструкция объемного типа. Он имеет характерный корпус ствола в форме восьмерки. Внутри этого корпуса два взаимодействующих винтовых ротора работают в тандеме. Один ротор имеет правую резьбу, а другой — левую. Эта противоположная геометрия улавливает и перемещает жидкость в осевом направлении, предотвращая паровую пробку и устраняя риск кавитации.
Конструкция превосходно справляется с легколетучими жидкостями. Легко перерабатывает хладагенты с низкой вязкостью ниже 1 сП при минусовой температуре. Он также справляется с газообразными смесями без потери заправки. Полный комплект ствола содержит несколько важных компонентов, предназначенных для непрерывной промышленной эксплуатации. Внутренние перегородки предотвращают выплескивание жидкости и унос паров, обеспечивая попадание только твердой жидкости во всасывающую линию насоса. Прецизионные датчики уровня постоянно контролируют запас жидкости, передавая данные обратно на центральную панель управления, чтобы предотвратить работу всухую.

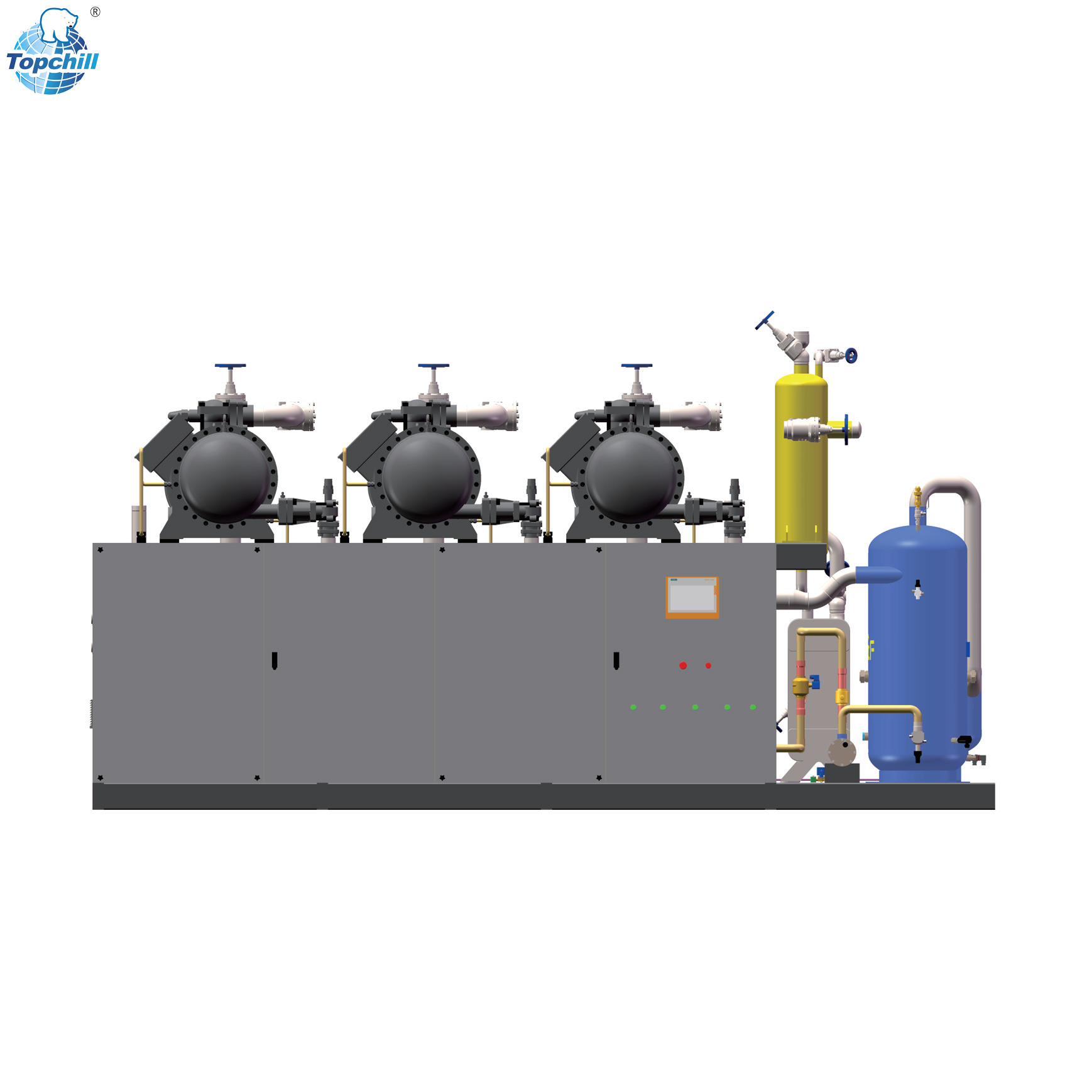

Параллельные двухвинтовые компрессоры работают в общем контуре охлаждения. Эта архитектура фундаментально меняет способ создания охлаждающей способности. Стандартная компрессорная установка позволяет монтировать несколько компрессоров на одной несущей раме. Эти параллельные винтовые компрессоры сбрасывают масло в общий маслоотделитель и забирают жидкость из общего ресивера. На платформе имеются централизованные панели приборов для немедленной визуальной диагностики. Встроенные системы защиты от высокого и низкого давления контролируют всю стойку, отключая отдельные компрессоры до того, как произойдет катастрофический сбой.
Совместное управление маслом является определяющей характеристикой параллельных конфигураций. Общий выпускной коллектор собирает горячий газ от всех активных компрессоров. Такой централизованный подход снижает сложность трубопроводов и обеспечивает равномерный возврат масла через работающие компрессоры. Маслоотделитель использует коалесцирующие фильтры для удаления микроскопического масляного тумана из выхлопного газа и возврата его в общий резервуар. Отсюда активная система распределения масла подает смазку обратно к каждому компрессору в зависимости от его конкретного времени работы и нагрузки.
Поток хладагента следует по точному, спроектированному пути. Пар покидает испарители и поступает в параллельный винтовой блок. Компрессоры повышают давление и температуру. Газ проходит через конденсатор, превращаясь в жидкость под высоким давлением. Эта жидкость расширяется в ресивер низкого давления. Затем всасывает холодильная установка с бочковым насосом эту переохлажденную жидкость и вытесняет ее к испарителям по всему предприятию.
Это создает механическую систему избыточной подачи. Насос подает больше жидкости, чем испарители могут фактически выпарить. Благодаря такой избыточной подаче внутренние трубки испарителя остаются полностью смачиваемыми. Полностью смачиваемые трубы максимизируют коэффициент внутреннего теплообмена. Эффективность теплопередачи резко возрастает по сравнению с голодающими змеевиками. Избыточная жидкость и образовавшийся пар возвращаются в ресивер низкого давления, где газ возвращается в компрессоры, а жидкость рециркулируется насосом.
Потребности в охлаждении на промышленных объектах сильно колеблются. Загрузка продукта, погодные условия и смена смен изменяют тепловую нагрузку. Параллельные агрегаты адаптируются путем включения и выключения компрессоров. Система управления согласовывает активную мощность компрессора с потребностью в охлаждении в режиме реального времени. Такое точное согласование нагрузки обеспечивает значительный прирост эффективности. Когда объекту требуется только 40% мощности, система запускает только необходимые компрессоры с максимальной эффективностью.
Сравните это с одним большим компрессором. В больших компрессорах для снижения производительности используется разгрузочный золотниковый клапан. Работа огромного компрессора на 30% мощности приводит к потере значительного количества энергии. КПД двигателя резко падает в условиях глубокой частичной нагрузки. Параллельная стойка просто отключает ненужные компрессоры. Остальные активные компрессоры работают с максимальной эффективностью, близкой к полной нагрузке, что резко снижает общее энергопотребление установки.
Стандартные поршневые насосы создают сильную пульсацию жидкости. Эта пульсация вызывает вибрационную усталость жестких трубопроводов, что приводит к растрескиванию сварных швов и катастрофическим утечкам хладагента. Двухвинтовой механизм бочкового насоса устраняет эту проблему. Он обеспечивает непрерывный поток без пульсаций. Такая плавная подача защищает всю трубопроводную сеть от механических воздействий, продлевая срок службы клапанов, фитингов и змеевиков испарителя.
Это оказывается жизненно важным при перекачивании летучих и маловязких жидкостей. Стабильный поток хладагента напрямую влияет на однородность температуры. Критически важные приложения требуют точного контроля температуры. Фармацевтические склады требуют нулевого отклонения температуры для защиты чувствительных биологических препаратов. Операции шоковой заморозки основаны на последовательном отводе тепла для формирования микрокристаллов в пищевых продуктах. Стабильный поток гарантирует последовательное соблюдение этих строгих параметров, смена за сменой.
Выход из строя оборудования неизбежен в тяжелой промышленности. Параллельные системы по своей сути снижают этот риск. Если один компрессор требует экстренного обслуживания, система не выйдет из строя. Остальные компрессоры наращивают мощность для поддержания базовой нагрузки. Работа объекта продолжается без перерыва. Бригады технического обслуживания могут изолировать неисправный компрессор, выполнить ремонт и вернуть его в эксплуатацию, даже не отключая основной процесс охлаждения.
Эта избыточность влечет за собой огромные финансовые последствия. Во многих отраслях простой означает немедленную порчу продукции. Хранение медикаментов и вакцин не терпит потери охлаждения. Линии переработки пищевых продуктов и линии быстрой заморозки полностью останавливаются, если температура повышается. Процессы химического производства могут стать нестабильными или опасными. Параллельные подразделения защищают эти важные операции за счет непрерывной бесперебойной работы, выступая в качестве страхового полиса на случай катастрофического сбоя на объекте.
Выбор подходящего оборудования начинается с основного хладагента. Промышленные предприятия обычно используют аммиак (NH3), углекислый газ (CO2) или синтетические смеси с низким ПГП. Каждая жидкость обладает уникальными термодинамическими свойствами. Аммиак обеспечивает превосходную эффективность, но требует использования стальных труб и строгих протоколов безопасности. CO2 работает при экстремальных давлениях, что требует толстостенных труб и специализированных клапанов. Синтетические смеси ведут себя по-другому в глубоком вакууме и требуют специальных эластомерных уплотнений.
Вязкость жидкости определяет внутреннюю конструкцию бочкового насоса. При минусовой температуре вязкость жидкости часто падает ниже 1 сП. Эта ультратонкая жидкость может проскальзывать мимо роторов стандартных насосов, снижая объемный КПД. Инженеры должны указать точные допуски на обработку профилей винтов. При выборе материала для внутренних частей насоса необходимо учитывать тепловое сжатие. Специальные закаленные стальные сплавы предотвращают истирание и обеспечивают поддержание давления насосом даже при использовании легколетучих хладагентов с низкой вязкостью.
| Тип хладагента | Рабочее давление | Вязкость при -40°C | Требования к материалу |
|---|---|---|---|
| Аммиак (NH3) | От низкого до среднего | Очень низкий (<0,3 сП) | Углеродистая сталь, нержавеющая сталь (без меди) |
| Углекислый газ (CO2) | Очень высокий | Низкий | Высокопрочная сталь, специализированные эластомеры |
| Синтетические смеси | Умеренный | Умеренный | Совместим с медью и сталью |
Точный расчет требует расчета общей тепловой нагрузки. Инженеры определяют необходимое количество тонн холода (TR) или киловатт (кВт) на основе пропускной способности продукта, нагрузок на передачу и проникновения. Они должны сбалансировать эту мощность с физической площадью производственного помещения. Пространство в существующих объектах часто является проблемой, требующей творческих решений планировки и компактного дизайна оборудования.
Параллельные компрессоры обеспечивают явные преимущества экономии места. Установка нескольких компрессоров на одной раме сокращает занимаемую площадь. У них общий массивный маслоотделитель. Они используют общий приемник и централизованную панель управления. Такая вертикальная и консолидированная интеграция освобождает ценную площадь по сравнению с отдельными устройствами. Это также упрощает прокладку трубопроводов на объекте, поскольку подрядчикам необходимо подключиться только к отдельным всасывающим и нагнетательным коллекторам на раме.
Современное низкотемпературное промышленное охлаждение основано на передовой автоматизации. Интеграция программируемого логического контроллера (ПЛК) обязательна. ПЛК действует как мозг параллельной стойки. Он выполняет логику каскадирования, контролирует параметры безопасности и оптимизирует скорость насоса в зависимости от требований системы. Система управления должна беспрепятственно взаимодействовать с всеобъемлющей сетью SCADA объекта.
Для безопасного функционирования системе требуется комплексная телеметрия. Датчики должны постоянно отслеживать давление всасывания и нагнетания. Защита по высокому и низкому давлению должна вызывать мгновенное отключение во время неисправностей. Датчики температуры масла предотвращают разрушение смазки. Реле дифференциального давления насоса подтверждают фактический расход жидкости. Статусы преобразователя частоты (ЧРП) предоставляют данные о скорости двигателя в реальном времени. Все эти данные позволяют операторам отслеживать тенденции производительности и прогнозировать потребности в техническом обслуживании до того, как возникнут сбои.
В насосных циркуляционных системах используется механический механизм подачи. Системы прямого расширения (DX) основаны на сухом расширении. В системе DX хладагент полностью превращается в газ перед тем, как покинуть испаритель. Для этого требуется, чтобы часть змеевика испарителя работала как перегреватель. Эта секция не обеспечивает полезного охлаждения, эффективно тратя площадь поверхности теплообмена.
DX-системы испытывают трудности при работе в обширных холодильных складах. Неравномерное распределение хладагента ухудшает работу длинных трубопроводов. Испарителям, наиболее удаленным от компрессоров, не хватает жидкости, что приводит к образованию теплых зон на складе. Бочковые насосы превосходны именно в этих сценариях. Насос равномерно подает жидкость к каждому испарителю, независимо от расстояния. Теплопередача остается максимальной по всему объекту, обеспечивая строгий контроль температуры даже в самых отдаленных углах здания.
| Характеристика системы | Низкотемпературная бочковая насосная система | Стандартная система прямого расширения (DX) |
|---|---|---|
| Доставка хладагента | Механическая подача через поршневой насос | Перепад давления и термостатические расширительные клапаны |
| Эффективность испарителя | Высокий (полностью смачиваемые внутренние поверхности труб) | Нижний (требуется зона перегрева, сухие трубы) |
| Распространение крупных объектов | Отличный, равномерный поток независимо от расстояния | Плохой, склонен к перепадам давления и голодным змеевикам. |
| Управление колебаниями нагрузки | Превосходная параллельная постановка точно соответствует требованиям | Умеренный, зависит от разгрузки одного компрессора |
| Сложность трубопроводов | Требуются обратные линии и ресиверы низкого давления. | Упрощенный трубопровод «точка-точка» |
Владельцы объектов должны оценить реалистичные финансовые компромиссы. Параллельная насосная система предполагает более высокие первоначальные капитальные затраты. Оборудование тяжелее, сложнее и требует специализированного управления. Монтаж занимает больше времени и требует высокой квалификации трубомонтажников. Первоначальные инвестиции включают стоимость насосной установки, параллельной компрессорной установки и соответствующих ресиверов низкого давления.
Однако сокращение операционных расходов является существенным. Экономия энергии быстро накапливается благодаря точному согласованию нагрузки и полностью смоченным испарителям. Частота технического обслуживания снижается, поскольку компрессоры разделяют нагрузку в течение рабочего времени. Срок окупаемости инвестиций обычно составляет от трех до пяти лет. Для крупномасштабных операций долгосрочная экономия энергии значительно превышает первоначальную премию, что делает его финансово обоснованным выбором для объектов, планирующих работать в течение десятилетий.
Параллельный винтовой блок требует специальных протоколов обслуживания. Технические специалисты должны регулярно проводить анализ масла для выявления внутреннего износа. Мониторинг вибрации бочкового насоса позволяет заранее выявить износ подшипников. Лазерная центровка вала обеспечивает бесперебойную работу двигателя и насоса. Эти задачи требуют обученного персонала и специализированного диагностического оборудования.
Несмотря на эту сложность, продолжительность жизненного цикла значительно увеличивается. Несколько компрессоров разделяют годовую рабочую нагрузку. Стратегия управления опережением-задержкой предусматривает еженедельную ротацию основного компрессора. Это предотвращает чрезмерный износ какой-либо отдельной машины. Один перегруженный компрессор в стандартной системе потребует полного капитального ремонта за несколько лет до того, как параллельная стойка потребует капитального ремонта. Распределенная рабочая нагрузка продлевает механический срок службы всей системы.
Управление маслом определяет выживаемость любой холодильной системы. Загрязнение масла в испарителях является наиболее распространенной причиной отказа в низкотемпературных системах. При минусовой температуре компрессорное масло становится густым и вязким. Он сопротивляется обратному течению по линиям всасывания, скоплению в змеевиках испарителя и изоляции трубок, что снижает эффективность теплопередачи.
Инженеры должны реализовать агрессивные решения в блоке с параллельными винтами. Многоступенчатые маслоотделители улавливают 99,9% масла еще до того, как оно покинет станцию. Коалесцирующие фильтры удаляют микроскопический масляный туман из выхлопных газов. В экстремально низкотемпературных аммиачных системах масляные выпрямители активно отгоняют масло из ресивера жидкости. Эти механизмы обеспечивают надлежащий возврат масла в подшипники компрессора, предотвращая механические поломки и поддерживая производительность испарителя.
Модернизация большой бочковой насосной станции в существующем производственном помещении представляет собой логистические трудности. Физические размеры платформы часто требуют удаления стен или расширения лазов. Монтаж тяжелого оборудования требует тщательного структурного планирования. Полы должны быть усилены, чтобы выдержать сосредоточенный вес ресиверов и компрессорных стоек.
Электрическая инфраструктура обычно требует полной модернизации. Существующие панели могут не поддерживать несколько запусков двигателя компрессора. ЧРП вносят электрические гармоники в сеть электростанции. Инженеры должны установить фильтры гармоник и модернизировать распределительное устройство. Правильное заземление имеет решающее значение для защиты чувствительных компонентов ПЛК от электрических помех. Несоблюдение электрических требований на этапе проектирования приведет к серьезным задержкам при вводе в эксплуатацию.
Этап ввода в эксплуатацию определяет конечный успех установки. Подрядчики должны провести строгие испытания под давлением с использованием сухого азота, чтобы гарантировать отсутствие утечек в сложной трубопроводной сети. Вакуумная дегидратация должна уменьшить толщину системы до 500 микрон, чтобы удалить всю влагу. Любая остаточная влага замерзнет и разрушит роторы насоса или засорит расширительные клапаны.
Инженеры должны проверить логику каскадирования ПЛК при моделируемых тепловых нагрузках. Они заставляют входы датчиков проверять отключения высокого давления и сигналы тревоги отказа масла. Критерии приемки передачи должны быть строгими. Система должна непрерывно поддерживать заданную температуру в течение 72 часов. Дифференциальное давление насоса должно оставаться стабильным. Ступени компрессора должны работать плавно, без коротких циклов. Только после прохождения этих строгих испытаний система должна быть передана операторам объекта.
Ответ: Эти насосы предназначены для высоколетучих промышленных хладагентов с низкой вязкостью. Они работают с аммиаком (NH3), углекислым газом (CO2) и различными синтетическими смесями с низким ПГП при минусовых температурах, когда вязкость жидкости падает ниже 1 сП.
Ответ: Параллельные агрегаты обеспечивают точное согласование нагрузки за счет включения и выключения компрессоров. Это значительно снижает потребление энергии в условиях частичной нагрузки. Это также обеспечивает критическое резервирование; если один компрессор выйдет из строя, остальные продолжат работу установки.
О: В нем используется механический механизм подачи. Насос подает больше жидкого хладагента, чем может испарить испаритель. Это гарантирует, что внутренние трубы остаются полностью смоченными, максимизируя коэффициент теплопередачи по сравнению с системами сухого расширения.
Ответ: Модернизация электроэнергетической инфраструктуры обычно является самым большим препятствием. Существующим объектам часто не хватает распределительных устройств для многократного запуска двигателей. Установка преобразователей частоты (ЧРП) также требует надлежащей фильтрации гармоник и заземления.
Ответ: В системах используются многоступенчатые маслоотделители и коалесцирующие фильтры на выходе компрессора. При экстремально низких температурах активные масляные ректификаторы отгоняют захваченное масло из ресивера низкого давления и возвращают его в компрессоры.
О: Нет. В отличие от поршневых насосов, взаимозацепляющиеся винтовые роторы двухвинтового насоса обеспечивают непрерывный поток без пульсаций. Такая плавная работа защищает жесткие трубопроводы от вибрационной усталости и механических напряжений.
