Термические нагрузки в логистике холодовой цепи редко остаются статичными. Оборачиваемость запасов, сезонные изменения температуры окружающей среды и частое движение дверей создают очень динамичные требования к охлаждению внутри любого объекта. Неспособность динамически согласовывать холодопроизводительность с тепловыми нагрузками в реальном времени приводит непосредственно к двум сбоям. Во-первых, компрессоры начинают работать в режиме короткого цикла, что приводит к преждевременному выходу оборудования из строя и огромным потерям энергии. Во-вторых, происходят скачки температуры, приводящие к немедленной порче продукции и нарушениям строгих требований. Современные холодильные системы используют сложные инженерные механизмы для решения именно этих проблем. В ходе этой оценки исследуется, как специально созданный чиллер регулирует мощность, управляет условиями частичной нагрузки и поддерживает строгие температурные допуски во время непрерывных рабочих колебаний.
Модуляция мощности имеет решающее значение: современные системы полагаются на частотно-регулируемые приводы (ЧРП) и ступени компрессора для регулировки мощности охлаждения в соответствии с потребностями в реальном времени, предотвращая потери энергии в периоды низкой нагрузки.
Эффективность при частичной нагрузке определяет рентабельность инвестиций: оценка холодильной машины на основе интегрированного значения частичной нагрузки (IPLV) является более показательной для реальной производительности, чем расчетные показатели при полной нагрузке, поскольку холодильные склады редко работают с пиковой производительностью 100% времени.
Конфигурация влияет на стабильность: выбор между охладителем с воздушным охлаждением и системой с водяным охлаждением фундаментально меняет то, как предприятие справляется с скачками температуры окружающей среды наряду с изменениями внутренней нагрузки.
Системы управления обеспечивают предсказуемость. Усовершенствованные ПЛК и электронные расширительные клапаны (EEV) необходимы для прогнозирования изменений нагрузки, соблюдения требований HACCP и предотвращения термической задержки при внезапном поступлении запасов.
Оптимизация энергопотребления в непиковое время. Интеллектуальное управление нагрузкой позволяет системам значительно сократить потребление энергии во время ночных операций или в периоды низкого движения запасов без ущерба для теплового диапазона.
Колеблющаяся нагрузка представляет собой постоянное изменение тепловой энергии, поступающей в охлаждаемое помещение. Менеджеры объектов должны бороться с этим постоянным перегревом, чтобы защитить инвентарь. Базовым критерием успеха любого коммерческого холодильного оборудования является абсолютная термическая стабильность. Система должна поддерживать строгую заданную температуру независимо от внешних погодных условий или внутреннего рабочего хаоса. Любое отклонение от этого заданного значения ставит под угрозу целостность продукта и приводит к потере механических усилий. Когда вы заходите на склад с большим объемом холодильных установок, вы сразу замечаете, что потребность в охлаждении меняется каждую минуту. Холодильная установка должна мгновенно реагировать на эти изменения.
Тепловые нагрузки возникают из нескольких различных источников. Каждый источник изменяет общую потребность в охлаждении с разной скоростью и интенсивностью. Понимание этих источников является первым шагом к эффективному управлению ими. Мы классифицируем эти нагрузки, чтобы обеспечить правильную механическую реакцию.
Прием продукта и ротация запасов (падающие нагрузки). Новые запасы вызывают огромное количество тепла на поле. Когда предприятие загружает теплые поддоны в холодное помещение, система должна быстро извлечь эту тепловую энергию. Практика ротации запасов, такая как «первым пришел — первым вышел» (FIFO), создает локальные «горячие точки», которые система должна нейтрализовать. Грузовик со свежими продуктами, прибывший при температуре 70°F, требует огромной мощности немедленного охлаждения, чтобы снизить температуру хранения до 34°F.
Нагрузки передачи и целостность оболочки: тепло постоянно передается через стены, потолки и полы. Конкретная скорость изменения температуры сильно зависит от размера помещения, значения R изоляции и внешних погодных условий. Солнечный летний полдень пропускает через крышу значительно больше тепла, чем прохладная осенняя ночь. Солнечное излучение на плоской крыше склада может повысить температуру поверхности до 140°F, пропуская тепло через изоляционные панели.
Инфильтрационные нагрузки: Теплый, насыщенный влагой воздух устремляется внутрь всякий раз, когда открываются двери погрузочного дока или проходы для персонала. Эта инфильтрация приводит к появлению как явного тепла (температуры), так и скрытого тепла (влажности). Система должна работать усерднее, чтобы конденсировать и удалять влагу. Скрытое тепло является особенно тяжелым, поскольку оно образует иней на змеевиках испарителя, заставляя систему переходить к энергоемким циклам оттаивания.
Внутренние тепловыделения: эксплуатационное оборудование выделяет тепло. Вилочные погрузчики, проезжающие по проходам, мощное светодиодное освещение и даже сами двигатели вентиляторов испарителя добавляют тепловую энергию в пространство. Стандартный электрический вилочный погрузчик может выбрасывать тысячи БТЕ в час в охлаждаемое помещение только из-за разряда аккумулятора и гидравлического трения.
Ночные и дневные рабочие смены: потребность в охлаждении резко падает в непиковые часы. Работа дверей прекращается, вилочные погрузчики паркуются, свет выключается, а температура наружного воздуха падает. Система, работающая в эти часы на полную мощность, тратит огромное количество энергии.
Жесткие холодильные системы, которые не могут адаптироваться к этим колебаниям, несут серьезные механические и финансовые потери. Когда система, рассчитанная на пиковую нагрузку, работает в период низкой нагрузки, компрессор включается, быстро охлаждает помещение и немедленно отключается. Это явление известно как короткий цикл. Короткие циклы вымывают масло из компрессора, ускоряют механический износ контакторов и значительно сокращают срок службы оборудования. Компрессоры предназначены для непрерывной работы, а не для запуска и остановки каждые пять минут.
Кроме того, плохое управление нагрузкой приводит к нестабильности температуры. Колебания температуры в помещении подвергают предприятие высокому риску провала проверки критических контрольных точек анализа рисков (HACCP). Регулирующие органы требуют строгих журналов температуры. Если жесткая система допускает отклонение помещения на пять градусов выше заданного значения до включения компрессора, вы рискуете получить штрафы со стороны регулирующих органов и уничтожить инвентарь.
Современные чиллеры используют передовое оборудование для плавного увеличения или уменьшения мощности охлаждения. Ступенчатый компрессор обеспечивает первый уровень управления производительностью. Инженеры проектируют системы с несколькими компрессорами в одном холодильном контуре. Система управления последовательно включает и выключает эти компрессоры в соответствии с возрастающим увеличением нагрузки. Если нагрузка низкая, работает только один компрессор. По мере увеличения нагрузки включаются второй и третий компрессоры. Это предотвращает запуск огромного 100-сильного компрессора только для того, чтобы справиться с незначительным скачком температуры.
Частотно-регулируемые приводы (ЧРП) предлагают еще более точный метод модуляции мощности. ЧРП изменяет электрическую частоту (Гц), подаваемую на двигатель компрессора. Вместо бинарного включения/выключения ЧРП позволяет компрессору плавно ускоряться или замедляться. Эта непрерывная модуляция точно соответствует потребности помещения в охлаждении, устраняя короткие циклы и поддерживая идеально ровную температурную кривую. Когда температура в помещении достигает заданного значения, ЧРП замедляет работу компрессора до минимального уровня, поддерживая температуру с минимальным потреблением электроэнергии.
Управление потоком хладагента так же важно, как и управление скоростью компрессора. Традиционные термостатические расширительные клапаны (ТРВ) используют механическую грушу для измерения температуры и регулировки расхода. Они склонны к скачкам и скачкам при быстром изменении нагрузки. Механическому баллону требуется время, чтобы отреагировать на изменения температуры во всасывающей линии, что приводит к перегрузке или недостаточной подаче клапана на испаритель.
Электронные расширительные клапаны (ЭТРВ) полностью решают эту проблему. В EEV используется точный шаговый двигатель, который открывает и закрывает отверстие клапана с микроскопическими приращениями. Клапан получает данные о перегреве в режиме реального времени от цифровых датчиков температуры и давления, расположенных на выходе испарителя. Это позволяет EEV выполнять быструю микрорегулировку потока хладагента. Когда происходит внезапное падение нагрузки, EEV мгновенно ограничивает поток, оптимизируя производительность испарителя и предотвращая попадание жидкого хладагента обратно в компрессор.
Программируемые логические контроллеры (ПЛК) служат мозгом холодильной установки. ПЛК объединяет непрерывные потоки данных от датчиков температуры, датчиков давления, дверных выключателей и выходов ЧРП. Он обрабатывает эти данные с использованием контуров пропорционально-интегрально-производной (ПИД) для принятия мгновенных операционных решений.
Мониторинг температуры на входе является основной функцией ПЛК. Измеряя температуру входящей жидкости или воздуха, контроллер в реальном времени рассчитывает разницу в нагрузке. Он точно знает, сколько тепла поступает в систему. Усовершенствованные алгоритмы прогнозного управления нагрузкой делают еще один шаг вперед. Если ПЛК обнаруживает открытие двери погрузочной платформы и внезапный скачок температуры на входе, он увеличивает производительность компрессора до того, как температура в помещении фактически повысится. Такой упреждающий подход предотвращает термическую задержку и обеспечивает полную безопасность продукта.
Предприятия должны оценить, как различные системные архитектуры справляются с изменениями мощности, исходя из их конкретных зависимостей от окружающей среды. Холодильный охладитель с воздушным охлаждением отводит тепло непосредственно в окружающий наружный воздух. В этих агрегатах используются большие змеевики конденсатора и вентиляторы для продувки горячего хладагента окружающим воздухом. Они пользуются большой популярностью, поскольку не требуют источника воды или сложной сантехники.
Основная проблема управления нагрузкой для систем с воздушным охлаждением возникает в летние месяцы. Система должна справляться с высокими внутренними нагрузками на продукт одновременно с пиковыми летними температурами окружающей среды. Отвод тепла в воздух с температурой 100°F затруднен и снижает общую производительность. Для борьбы с этим в современных агрегатах с воздушным охлаждением используются вентиляторы конденсатора с регулируемой скоростью и регуляторы давления с плавающим напором. Эти функции позволяют системе поддерживать стабильную работу даже при резких колебаниях условий окружающей среды. Замедляя работу вентиляторов конденсатора в холодные зимние ночи, система предотвращает слишком низкое падение давления напора, что в противном случае привело бы к истощению расширительных клапанов.

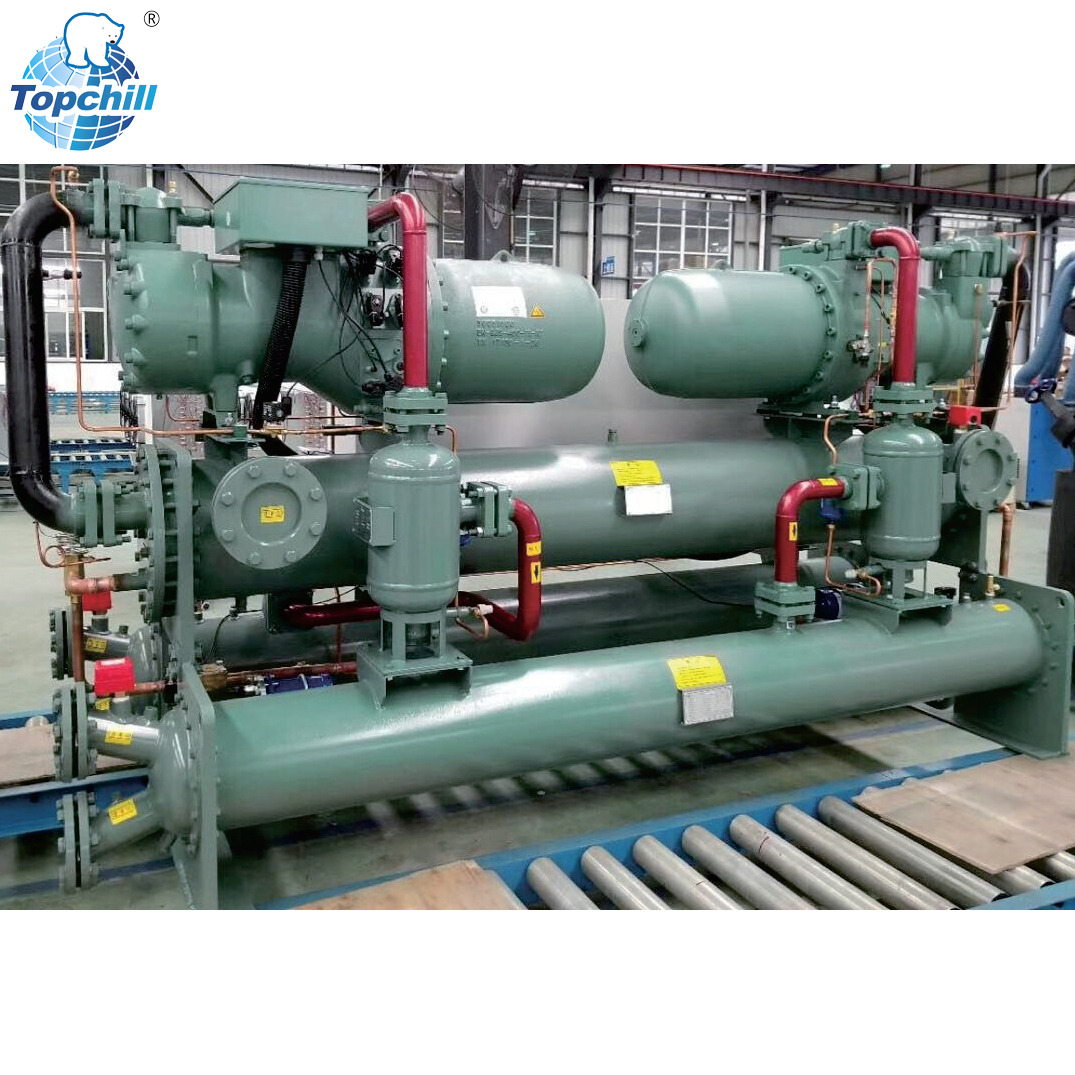

Чиллер -холодильник с водяным охлаждением использует специальную градирню и водяной контур для отвода тепла. Вместо того, чтобы полагаться на окружающий воздух, система отводит тепло в постоянный поток воды. Вода имеет гораздо более высокий коэффициент теплопередачи, чем воздух, что делает эти системы невероятно эффективными.
Эти системы обеспечивают превосходную стабильность и эффективность в условиях высокой производительности и сильных колебаний. Поскольку температура воды на входе в конденсатор остается относительно стабильной по сравнению с температурой окружающего воздуха, чиллер может выдерживать большие скачки внутренней нагрузки без потери эффективности. Компромисс предполагает более высокую сложность обслуживания. Менеджеры объектов должны соблюдать протоколы очистки воды, очищать наполнение градирни и контролировать нормы потребления воды. Вы также должны следить за градирней на предмет биологического роста и образования накипи, которые могут изолировать трубы теплообменника и снизить эффективность.
Для хранения продуктов глубокой заморозки и шоковой заморозки требуется специальное оборудование. Низкотемпературный охладитель работает при экстремальных заданных значениях, часто между -20°F и -40°F. Управление нагрузками при таких температурах представляет собой уникальную физическую задачу. Стандартные компрессоры не могут обеспечить степень сжатия, необходимую для перемещения тепла из помещения с температурой -40°F в окружающую среду с температурой 90°F.
Экстремальные перепады температур требуют многоступенчатых или каскадных циклов охлаждения. Один компрессор не может эффективно перекачивать хладагент через такой огромный температурный разрыв. Для устранения этого разрыва в каскадных системах используются два отдельных контура хладагента. Низкая ступень охлаждает помещение и отводит тепло на высокую ступень, которая затем отводит тепло наружу. Кроме того, управление нагрузкой в условиях низких температур должно учитывать агрессивные циклы оттаивания. Змеевики испарителя быстро накапливают иней. Система управления должна плавно управлять циклами горячего газа или электрического размораживания, обеспечивая таяние льда без нарушения базовой температуры продукта в помещении.
Тип системы | Метод отвода тепла | Динамическая обработка нагрузки | Идеальная среда применения |
|---|---|---|---|
С воздушным охлаждением | Окружающий воздух через вентиляторы конденсатора | Полагается на вентиляторы VFD; производительность падает при высокой температуре окружающей среды. | Объекты с ограниченным доступом к воде и умеренным климатом. |
С водяным охлаждением | Водяной контур градирни | Высокая устойчивость при резких скачках нагрузки; постоянная температура конденсации. | Крупномасштабный промышленный склад с высокой оборачиваемостью запасов. |
Низкая температура | Каскадное или многоступенчатое сжатие | Управляет крайними дельтами; требует сложной интеграции размораживания. | Шкафы шоковой заморозки, хранилища плазмы и логистика глубокой заморозки. |
Одной из наиболее распространенных инженерных ошибок при проектировании холодильного оборудования является выбор системы исключительно с учетом абсолютной пиковой нагрузки. Инженеры часто рассчитывают максимально возможный прирост тепла в самый жаркий день года при максимальном потреблении продукта. Хотя система должна справиться с этим пиком, она, скорее всего, будет находиться в таких условиях только несколько часов в году. Выбор параметров исключительно для этого пика игнорирует реалии эксплуатации при частичной нагрузке.
Интегрированное значение частичной нагрузки (IPLV) и нестандартное значение частичной нагрузки (NPLV) являются обязательными показателями для оценки оборудования. Они измеряют эффективность чиллера при различной нагрузке. Система, которая работает высокоэффективно при загрузке 50% или 75%, обеспечивает значительно более высокую долгосрочную отдачу от инвестиций, чем система, оптимизированная только для 100% мощности. Поскольку холодильный охладитель проводит большую часть своего срока службы в условиях частичной нагрузки, установка приоритета IPLV обеспечивает минимальные потери энергии.
Операционная мощность | Процент часов работы в год (стандарт AHRI) | Операционная реальность в холодильных складах |
|---|---|---|
100% нагрузка | 1% | Пиковые летние дни во время обильного потребления продуктов. |
75% нагрузка | 42% | Стандартные дневные операции с активными погрузочными доками. |
50% нагрузка | 45% | Вечерняя работа, снижение активности дверей, более низкая температура окружающей среды. |
25% нагрузка | 12% | Ночные часы, отсутствие активности дверей, зимние условия. |
Пропускная способность предприятия редко остается неизменной в течение десятилетия. По мере роста бизнеса увеличивается пропускная способность склада, что приводит к увеличению тепловых нагрузок. Установка модульных чиллеров обеспечивает явное стратегическое преимущество для растущих предприятий. Вы не хотите покупать массивную систему сегодня ради мощности, которая может понадобиться вам через пять лет.
Модульные конструкции позволяют предприятиям постепенно увеличивать мощность охлаждения. Вместо капитального ремонта и замены всей центральной холодильной установки менеджеры просто подключают дополнительный модуль чиллера к существующему коллектору. Главный ПЛК автоматически распознает новый модуль и интегрирует его в промежуточную последовательность. Это предотвращает огромные первоначальные капитальные затраты и гарантирует, что система будет идеально рассчитана на текущую нагрузку. Запорные клапаны позволяют техническим специалистам обслуживать один модуль, в то время как остальная часть установки продолжает охлаждать объект.
Современная логистика часто требует многофункциональных объектов. Сторонние поставщики логистических услуг часто меняют температуру в помещениях на основании договоров с клиентами. Помещение, в котором сегодня хранятся свежие продукты при температуре 36°F, в следующем году может нуждаться в хранении замороженных морепродуктов при температуре -10°F. Гибкая регулировка компрессоров и усовершенствованное компьютерное управление позволяют предприятию адаптироваться к будущим изменениям температуры.
Благодаря VFD и EEV система может регулировать давление всасывания и скорость потока для соответствия различным заданным значениям, не требуя совершенно новой инфраструктуры. Хотя преобразование стандартной холодильной камеры в морозильную камеру требует проверки изоляционной оболочки и, возможно, корректировки заправки хладагента, основное оборудование переменной производительности по своей сути адаптируется к изменению рабочих профилей. ПЛК просто требуется корректировка уставки и настройка контура ПИД для обработки новой тепловой динамики.
Развертывание холодильных систем переменной производительности приводит к возникновению особых проблем при интеграции. Основной риск – это отключенная система. Если чиллер работает независимо от системы управления складом (WMS), он реагирует на изменения температуры, а не предвидит их. Реактивное охлаждение приводит к скачкам температуры во время тяжелых нагрузок. К тому времени, когда комнатный датчик обнаруживает тепло от нового поддона с товаром, тепловая энергия уже начинает влиять на соседний инвентарь.
Для смягчения последствий необходимы надежные протоколы связи. Предприятия должны использовать протоколы BACnet IP или Modbus RTU для подключения ПЛК чиллера непосредственно к центральной WMS. Это создает целостный мониторинг объекта. Когда WMS планирует массовую поставку теплого продукта, она сигнализирует об этом ПЛК чиллера. Чиллер упреждающе снижает температуру в помещении на два градуса, создавая тепловой буфер в бетонном полу и стеллаже еще до того, как двери дока откроются.
Системы переменной производительности сложны механически и электрически. Повышенная сложность ЧРП, шаговых двигателей EEV и микропроцессоров ПЛК требует специальных технических знаний. Катастрофический отказ ЧРП может полностью остановить модуляцию производительности, заставив компрессор перейти в жесткий цикл включения/выключения или полностью выключить его. Скопление пыли на охлаждающих вентиляторах ЧРП может привести к перегреву привода и его отключению при высокой температуре.
Для снижения этого риска необходимы строгие графики профилактического обслуживания. Технические специалисты должны проводить регулярный анализ вибрации компрессоров с регулируемой скоростью, чтобы своевременно обнаружить износ подшипников. Тепловизионное изображение электрических панелей VFD позволяет выявить незакрепленные соединения до того, как они начнут искрение и выйдут из строя. Кроме того, руководители предприятий должны поддерживать на объекте запас критически важных запасных частей, включая запасные статоры EEV, датчики давления и предварительно запрограммированные модули ПЛК, чтобы свести к минимуму время простоя.
Быстрое снижение температуры и постоянная модуляция мощности иногда могут маскировать локальные температурные аномалии. Риск здесь связан с пробелами в регистрации данных. Если центральный датчик считывает правильную температуру, но угол помещения отстает из-за плохой циркуляции воздуха во время смещения нагрузки, предприятие рискует не соответствовать требованиям. Вентиляторы испарителя с приводом от VFD замедляются в периоды низкой нагрузки, что может уменьшить выброс воздуха и создать теплые карманы в задней части стеллажа.
Для смягчения последствий требуется резервное картирование температуры. На предприятиях должны быть установлены независимые регистраторы данных на всех стойках хранения. Эти регистраторы проверяют, что управление нагрузкой чиллера приводит к фактической стабильности внутренней температуры продукта по всему пространству. Регулярные тепловые картографические исследования гарантируют, что переменный поток воздуха от вентиляторов испарителя с приводом от частотно-регулируемого привода достигает каждого поддона, обеспечивая строгое соответствие требованиям HACCP независимо от текущей нагрузки на систему.
Управление колебаниями тепловой нагрузки требует упреждающего управления системой, точного выбора оборудования и строгих протоколов технического обслуживания. Выполните следующие немедленные шаги, чтобы стабилизировать профиль охлаждения вашего предприятия:
Проверяйте текущее время цикла компрессора, чтобы выявить случаи коротких циклов во время ночных смен в непиковое время.
Оцените требования IPLV вашего объекта на основе исторических сезонных данных о температуре, а не только пиковых летних расчетных дней.
Интегрируйте свой ПЛК холодильного оборудования с вашей WMS с помощью BACnet, чтобы обеспечить прогнозируемое охлаждение перед крупными событиями поступления запасов.
Установите процедуру профилактического обслуживания, специально предназначенную для электрических панелей VFD и шаговых двигателей EEV, чтобы предотвратить сбой модуляции.
Разверните независимые регистраторы данных в вашей стеллажной системе, чтобы проверить стабильность воздушного потока и температуры во время работы VFD с низкой нагрузкой.
Ответ: Короткое циклическое срабатывание происходит, когда система слишком рассчитана на текущую тепловую нагрузку. Компрессор включается, слишком быстро охлаждает помещение и тут же выключается. Это часто случается в жестких системах во время работы в ночное время или в периоды низкого уровня запасов, когда потребность в охлаждении минимальна.
Ответ: Частотно-регулируемый привод (ЧРП) экономит энергию за счет замедления двигателя компрессора для точного соответствия потребности в охлаждении. Вместо того, чтобы работать на 100% мощности и отключаться, он работает непрерывно на более низких, высокоэффективных скоростях, что резко снижает потребление электроэнергии.
Ответ: Электронные расширительные клапаны (ЭТРВ) используют цифровые датчики и шаговый двигатель для микроскопической регулировки потока хладагента. В термостатических расширительных клапанах (TXV) используются механические лампы, которые реагируют медленно и часто всплывают или скачут во время быстрых изменений нагрузки, что делает EEV намного превосходнее для динамичных сред.
Ответ: Интегрированное значение частичной нагрузки (IPLV) — это показатель, который рассчитывает эффективность оборудования при различных уровнях мощности (100 %, 75 %, 50 %, 25 %). Это важно, поскольку холодильные системы работают в режиме частичной нагрузки большую часть своего срока службы, что делает IPLV истинным индикатором эксплуатационных затрат.
О: Да, если вы используете модульную конструкцию. Модульные системы позволяют подключать дополнительные агрегаты к существующему коллектору. Система управления автоматически интегрирует новый модуль, что позволяет вам масштабировать мощности по мере увеличения пропускной способности вашего склада.
Ответ: Открытые двери погрузочной платформы создают огромную инфильтрационную нагрузку. Теплый, влажный окружающий воздух устремляется в холодное пространство. Система должна затрачивать значительную энергию не только на понижение температуры этого воздуха, но и на конденсацию и удаление введенной влаги.
