Неэффективное отвод тепла является основным узким местом в коммерческом и промышленном холодильном оборудовании. Несовпадающие конфигурации конденсатора серьезно ограничивают производительность системы. Выбор неправильной конструкции воздушного потока напрямую приводит к сбоям в работе. Устройства с боковой и верхней выгрузкой по-разному справляются с теплом. Неправильный выбор приводит к короткому циклу. Они вызывают чрезмерное потребление энергии. Они ускоряют преждевременный износ компрессора. Коммерческие экосистемы охлаждения полагаются на разнообразное оборудование. Более широкое семейство коммерческих конденсаторов с воздушным охлаждением включает серии FNH, FNV, FNF, FNU, FNVB и TP. Выбор между доминирующими платформами FNH и FNV остается важным для оптимизации системы. Каждая конструкция отвечает определенным пространственным и тепловым требованиям. Инженеры должны оценивать эти платформы объективно. Вы должны проанализировать пространственные ограничения и требования к мощности. Вы должны учитывать настраиваемые конфигурации катушек и надежность жизненного цикла.
Определение критериев успеха для теплообменника с воздушным охлаждением требует учета множества факторов. Вы должны сопоставить требуемую мощность отвода тепла с ограничениями, специфичными для конкретного объекта. Пространственные ограничения диктуют физические размеры. Факторы окружающей среды влияют на эффективность воздушного потока. Требования со стороны компрессора определяют рабочую стадию. Правильный выбор холодильного конденсатора предотвращает сбои в системе. Инженеры по эксплуатации знают, что эффективность конденсатора зависит от его воздушного потока. Заблокированный впуск или ограниченный выпуск снижают эффективность. Вы должны оценить физическое место, прежде чем просматривать диаграммы мощности. Посмотрите на преобладающие ветры. Проверьте расстояние до соседних стен. Измерьте доступную высоту.
Холодильные системы отводят тепло, поглощенное из холодильной камеры, плюс тепло сжатия. Конденсатор должен справиться с этим общим теплом отвода (THR). Если конденсатор не может отвести это тепло, давление напора возрастает. Высокое давление напора заставляет компрессор работать интенсивнее. Это потребляет больше тока. Это повышает температуру нагнетания. Со временем компрессорное масло выходит из строя. Вскоре после этого следует механическая поломка. Выбор правильной геометрии конденсатора предотвращает эту цепную реакцию.

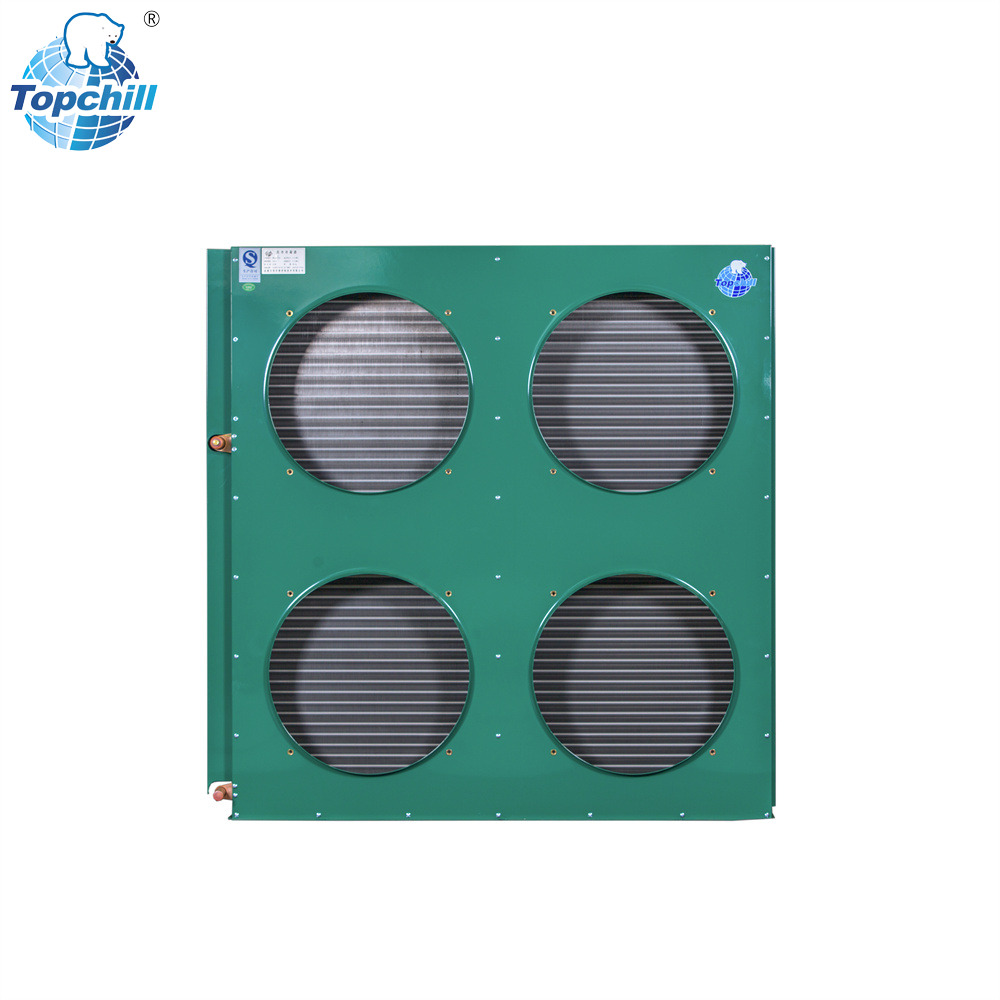

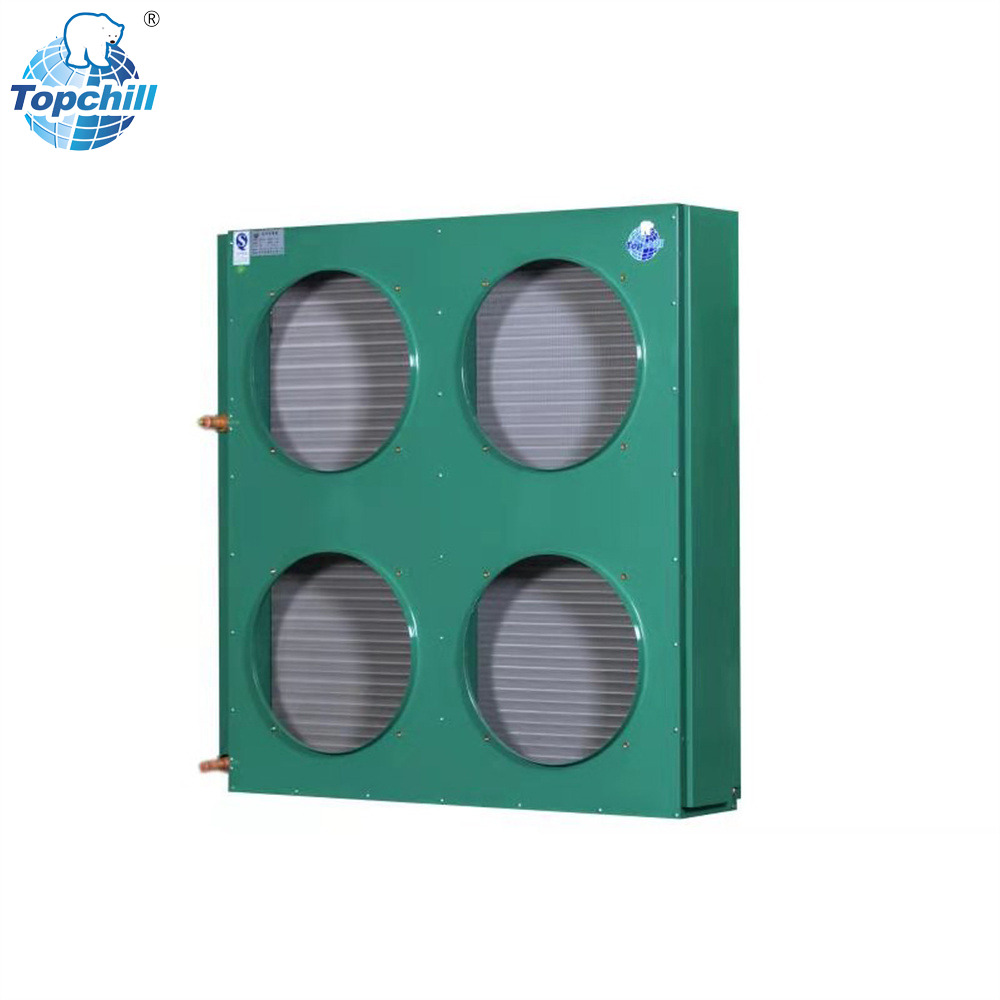

Конденсатор с воздушным охлаждением FNH имеет особую конструкцию. Он использует горизонтальную ориентацию катушки. Осевые вентиляторы продувают воздух через ребра горизонтально. Такая динамика бокового выброса подходит для конкретных архитектурных решений. Горизонтальный бросок требует свободного пространства вперед. Он предотвращает попадание выхлопного воздуха обратно во впускной канал. Зазор на стороне впуска должен составлять не менее одного диаметра вентилятора. Выхлопной стороне нужно еще больше места. Если горячий воздух ударяется о стену и начинает рециркулировать, производительность немедленно падает.
Инженеры рекомендуют эту модель для коммерческого холодильного оборудования малого и среднего размера. Он хорошо интегрируется с внутренними параллельными компрессорными установками. Такая конструкция приносит пользу объектам с достаточным горизонтальным зазором. Он отлично работает при строгих ограничениях по вертикальной высоте. При установке на уровне земли часто используется этот профиль, чтобы не загораживать обзор. Монтаж у стены остается распространенным вариантом использования. Супермаркеты часто размещают эти агрегаты на нижних крышах. В магазинах повседневного спроса их устанавливают на усиленные настенные кронштейны.
Базовые параметры эксплуатации конденсатора FNH включают стандартные диапазоны производительности. Производители предлагают возможности многоконтурной конфигурации. Это позволяет одному конденсатору обслуживать несколько независимых компрессоров. Устройства поддерживают совместимость с обычными синтетическими и природными хладагентами. Схема змеевика адаптируется к конкретным требованиям по перепаду давления. Вы можете указать различные расстояния между ребрами. Расстояние 2,1 мм подходит для чистой среды. Расстояние 3,2 мм предотвращает быстрое засорение в пыльных помещениях.
Конденсатор FNV имеет V-образную геометрию. Он имеет двойные катушки, расположенные под углом для увеличения площади поверхности. Вентиляторы, установленные сверху, протягивают воздух одновременно через обе стороны. Они выпускают нагретый воздух вертикально. Эта динамика верхнего сброса создает мощный тепловой шлейф. Он использует естественную тепловую конвекцию для повышения эффективности. Горячий воздух, естественно, хочет подняться вверх. Вертикальные вентиляторы способствуют этому естественному движению. Это предотвращает задержку горячего воздуха вокруг площадки с оборудованием.
Данная конструкция предназначена для тяжелого промышленного холодильного оборудования. Системы удаленных холодильных камер на крыше основаны на этой архитектуре. Установки с высокой плотностью размещения требуют вертикального сброса. Наличие занимаемой площади часто диктует этот выбор. V-образная форма обеспечивает массивную поверхность теплопередачи на минимальной площади. Он решает серьезные проблемы с пространством в городских промышленных зонах. Большие холодильные склады используют банки этих агрегатов. Заводы пищевой промышленности полагаются на них при обработке крупных грузов шоковой заморозкой.
Операционная базовая линия ориентирована на максимальную площадь поверхности. Он обеспечивает высокоэффективное тепловое подавление. Вертикальная тяга способствует естественной конвекции тепла. Это предотвращает рециркуляцию горячего воздуха на переполненных площадках с оборудованием. Конфигурация V-bank поддерживает огромные объемы воздушного потока. Он эффективно справляется с экстремальными пиковыми летними нагрузками. Вы можете упаковать несколько единиц V-типа близко друг к другу. Пока у них есть зазор над головой, они работают хорошо.
Понимание всей экосистемы помогает сузить выбор. FNH и FNV представляют собой основные платформы. Другие варианты удовлетворяют нишевые потребности. Вы столкнетесь с ними в конкретных полевых ситуациях.
Сравнение характеристик с эксплуатационными результатами требует строгой оценки. Мы применяем стандартные термодинамические и аэродинамические принципы. Каждый параметр конструкции по-разному влияет на производительность поля. Вы не можете просто посмотреть на диаграмму мощности. Вы должны понимать, как устройство ведет себя в реальном мире.
Горизонтальный выброс создает особые аэродинамические проблемы. Установки с боковой разгрузкой подвержены воздействию помех при боковом ветре. Сильный встречный ветер блокирует лопасти вентилятора. Это снижает эффективный поток воздуха через змеевик. Риск рециркуляции горячего воздуха увеличивается вблизи противоположных стен. Вы должны соблюдать строгие требования к допускам. Беспрепятственные зоны впуска и выпуска остаются обязательными. Если вы установите блок FNH лицом к преобладающему ветру, в ветреные дни давление напора резко возрастет. Ветер борется с болельщиками. Фанаты проигрывают.
Вертикальные шлейфы действуют по-другому. Конструкция V-образного типа обеспечивает естественную конвекцию. Горячий воздух поднимается естественным путем. Вентиляторы с верхним нагнетанием толкают этот воздух вверх. Это обеспечивает превосходную устойчивость к горизонтальному боковому ветру. Это обеспечивает абсолютную минимизацию термического короткого замыкания. В многоквартирных планировках используется вертикальный слив для предотвращения перекрестного загрязнения. Высокоскоростной вертикальный выхлоп пробивается сквозь боковой ветер. Он удерживает горячий воздух от впускных змеевиков.
Пространственные компромиссы диктуют места установки. Интеграция на уровне земли благоприятствует горизонтальным следам. Установки с боковой разгрузкой требуют большого бокового зазора. Интеграция на крыше способствует вертикальному объему. Агрегатам V-типа требуется беспрепятственное воздушное пространство над головой. Вы должны точно рассчитать имеющуюся площадь. Агрегат V-типа может сэкономить пространство на земле, но требует более прочной опорной конструкции.
Настройка катушки применима к обеим платформам. Производители поддерживают индивидуальные схемы. Двухконтурный режим обслуживает несколько независимых компрессоров на одном шасси. Переменное расположение проходов оптимизирует внутренние перепады давления. Вы можете указать расстояние между ребрами в зависимости от уровня окружающего мусора. Более широкое расстояние между ребрами предотвращает засорение в пыльных условиях. Толщина медной трубки может быть увеличена для хладагентов более высокого давления.
| Функция | FNH (боковой выпуск) | FNV (верхний выпуск) |
|---|---|---|
| Направление воздушного потока | Горизонтальный | Вертикальный |
| Эффективность занимаемой площади | Умеренный (требуется боковой зазор) | Высокий (компактный V-образный) |
| Основное приложение | Коммерческие помещения, Низкие помещения | Промышленное, На крыше, Высокая плотность |
| Сопротивление боковому ветру | От низкого до среднего | Высокий |
| Доступ для обслуживания | Прямой доступ с уровня земли | Требуется внутренний доступ к V-образной полости. |
| Сложность трубопроводов | Стандартные горизонтальные прогоны | Требуются вертикальные стояки и ловушки. |
Пиковая производительность окружающей среды определяет надежность системы. Каждая модель по-разному справляется с высокими летними температурами. Недостаточный поток воздуха приводит к срабатыванию регуляторов высокого давления. Устройства V-типа обычно имеют большую поверхность катушки. Они лучше справляются с экстремальными всплесками окружающей среды. Установки с боковой разгрузкой требуют тщательного подбора мощности во избежание остановок. Конденсатор должен быть рассчитан на максимальную ожидаемую температуру окружающей среды. Не используйте средние температуры.
Опции каскадирования и управления оптимизируют эффективность частичной нагрузки. Интеграция ЕС-вентиляторов с регулируемой скоростью повышает производительность. EC-вентиляторы регулируют скорость в зависимости от давления напора. Традиционное циклическое переключение вентиляторов переменного тока просто включает и выключает вентиляторы. Технология EC обеспечивает точный контроль давления напора. Оба типа шасси допускают модернизацию вентиляторов EC. EC-вентиляторы также снижают шум в условиях низкой нагрузки. Они экономят значительную электроэнергию по сравнению с двигателями переменного тока.
Развертывание систем с удаленными конденсаторами сопряжено с физическими проблемами. Вы должны устранить механические и логистические препятствия. Правильное планирование снижает риски усыновления. Исполнение на месте определяет успех инженерного проектирования.
Установка с боковой разгрузкой несет в себе определенные риски. Кронштейны для настенного монтажа требуют проверки структурной целостности. Виброизоляция предотвращает переломы труб. Вы должны точно рассчитать длину трубопроводов. Для удаленных соединений внутреннего компрессора требуются точные ловушки возврата масла. Длинные горизонтальные участки труб требуют осторожного уклона. Вы должны наклонить выпускную линию вниз к конденсатору. Это предотвращает слив масла обратно в головку компрессора во время простоев.
Установки V-типа требуют тяжелого машиностроения. Высокий центр тяжести требует расчета ветровой нагрузки. Конструктивное усиление бордюров крыши остается обязательным. Логистика крановой установки усложняет размещение на крыше. Вы должны тщательно координировать подъем тяжестей. Распределение точечной нагрузки на кровельные мембраны требует архитектурного утверждения. Под опорные ножки необходимо установить соответствующие виброподушки. Выпускной трубопровод должен включать перевернутый затвор, если конденсатор расположен над компрессором.
Механика очистки существенно различается в разных конструкциях. Боковые змеевики обеспечивают прямой доступ для очистки с уровня земли. Техники могут мыть плавники напрямую. Они могут использовать стандартные насосные опрыскиватели. Они легко расчесывают изогнутые плавники. V-банкам требуется структурированный доступ для обслуживания. Съемные панели или внутренние переходы позволяют войти. Технические специалисты должны тщательно промыть внутренние поверхности V-образной катушки. Им придется тащить шланги на крышу. Они должны работать внутри V-полости.
Воздействие окружающей среды влияет на продолжительность жизни. Конструкции V-типа естественным образом защищают внутренние поверхности катушки. Они блокируют прямой солнечный свет и падающий мусор. Горизонтальные теплообменники остаются полностью подверженными воздействию окружающей среды. Им требуются защитные ограждения от града. Жалюзи помогают отклонять летающий мусор. Регулярные графики проверок предотвращают серьезное загрязнение. Семена и пыль тополя быстро забьют змеевик конденсатора. Вы должны установить строгий график уборки с учетом местных условий.
Направленная проекция звука определяет размещение места. Устройства с боковым выбросом излучают акустическую энергию горизонтально. Это может привести к нарушению норм шума в ограниченном пространстве. Звуковые волны распространяются прямо к соседним структурам. Если вы направите устройство FNH на окно офиса, вы получите жалобы. Вы должны направить вентиляторы подальше от чувствительных зон.
Устройства V-типа излучают звук вертикально. Они рассеивают шум вентилятора вверх. Это направляет звук в сторону от окружающих зон, находящихся на уровне земли. Звукопоглощающие материалы дополнительно снижают шум компрессора и вентилятора. Вентиляторы с регулируемой скоростью снижают уровень шума при работе в ночное время. Когда температура окружающей среды ночью падает, EC-вентиляторы замедляют работу. Это существенно снижает акустический след. Благодаря этому установка соответствует местным нормам по шуму.
Для оценки долгосрочной ценности конденсатора необходимо выйти за рамки первоначальной установки. Вы должны учитывать энергоэффективность и срок службы материала. Эти факторы определяют истинный успех работы холодильной системы.
Большая поверхность теплопередачи конденсатора V-типа снижает температуру конденсации компрессора. Это напрямую улучшает коэффициент энергоэффективности (EER) подключенной компрессорной установки. Более низкое давление напора означает, что компрессор потребляет меньше ампер. Он работает прохладнее. Это длится дольше. Экономия энергии от высокоэффективного конденсатора быстро накапливается. EC-двигатели вентиляторов умножают эту экономию. Они потребляют лишь часть мощности, используемой стандартными двигателями переменного тока в условиях частичной нагрузки.
Установки с боковой разгрузкой также могут обеспечить высокую эффективность при правильном выборе размеров. Вы должны обеспечить беспрепятственный поток воздуха. Любое ограничение увеличивает энергопотребление вентилятора и повышает давление напора. Правильное обслуживание обеспечивает высокую эффективность. Грязный змеевик заставляет вентиляторы и компрессор работать интенсивнее. Регулярная уборка — наиболее эффективная стратегия энергосбережения.
Варианты металлургии рулонов определяют срок службы в суровых условиях. Стандартные медные трубки с алюминиевыми ребрами хорошо подходят для чистых внутренних территорий. Береговые установки требуют серьезной защиты от коррозии. Соленый воздух разрушает стандартные алюминиевые ребра за несколько месяцев. Для морской среды необходимо выбрать ребра с эпоксидным покрытием. Конфигурации «медь-медь» обеспечивают исключительную долговечность, но весят значительно больше.
Конструкция корпуса имеет значение для наружной установки. Оцинкованная листовая сталь обеспечивает прочную основу. Порошковое покрытие препятствует структурному разрушению. Фурнитура из нержавеющей стали предотвращает появление полос ржавчины и заклинивание болтов. Вы должны ежегодно проверять корпус на наличие сколов краски или пятен ржавчины. Немедленно подкрасьте любой голый металл, чтобы предотвратить разрушение конструкции.
Конденсатор с боковой разрядкой остается прагматичным выбором для проектов средней мощности. Он идеально подходит для установок с ограниченной высотой или строго ограниченным бюджетом. Конденсатор V-типа является обязательной архитектурой для систем высокой производительности. Промышленные установки с ограниченным пространством полагаются на компактность и вертикальную разгрузку.
Чтобы завершить архитектуру вашей системы, выполните следующие шаги:
О: Основное различие заключается в направлении воздушного потока и конструктивной конфигурации. FNH — это установка с боковой разгрузкой, использующая горизонтальный поток воздуха. FNV — это V-образный блок с верхней подачей воздуха, использующий вертикальный поток воздуха, разработанный специально для более высокой плотности отвода тепла при меньших габаритах.
О: Выбирайте модель V-типа для требований высокой производительности и ограниченного пространства на земле. Он идеально подходит для установки на крыше, обслуживающей большие холодильные помещения и помещения, где требуется вертикальное рассеивание звука, чтобы избежать жалоб на шум на уровне земли.
О: FNF — это стандартный коммерческий вариант с боковым выбросом. Модели FNU и FNVB предлагают альтернативные конфигурации занимаемой площади для конкретных пространственных ограничений. Установки FNW или W-типа значительно масштабируются для работы с экстремально тяжелыми промышленными мощностями.
О: Да, модели как с боковым, так и с верхним выпуском исключительно хорошо работают в качестве выносных конденсаторов. Успешная интеграция требует правильно спроектированного размера труб хладагента и правильно спроектированных ловушек возврата масла для обеспечения надежности компрессора.
Ответ: Устройства с боковой разгрузкой обеспечивают более простой прямой горизонтальный доступ для внешней очистки. Устройствам V-типа требуется доступ к внутренней V-образной полости для тщательной мойки, хотя их угловая конструкция обеспечивает лучшую естественную защиту конструкции от падающих обломков.
О: Выбор конденсатора недостаточного размера или плохой вентиляции приводит к повышенному давлению напора. Это приводит непосредственно к высоким температурам нагнетания компрессора, быстрому разрушению масла и возможному преждевременному механическому выходу компрессора из строя.
