Выбор правильной архитектуры конденсаторного агрегата напрямую влияет на эксплуатационную надежность и соответствие местным экологическим нормам. Несоответствующее оборудование часто приводит к преждевременному механическому выходу из строя, чрезмерному потреблению энергии или серьезным нарушениям нормативных требований по уровню шума. Менеджеры объектов и инженеры по холодильному оборудованию постоянно сталкиваются с проблемой балансировки пространственных ограничений, воздействия окружающей среды, акустических ограничений и доступности обслуживания при выборе холодильной установки для холодильных камер..
На рынке доминируют две основные архитектурные категории: конденсаторные агрегаты коробчатого типа и конденсаторные агрегаты открытого типа. В этом руководстве представлена объективная, инженерно-ориентированная основа для оценки того, какая конструкция соответствует конкретным требованиям объекта и холодильным нагрузкам. Понимая структурные и эксплуатационные различия, вы можете спроектировать систему охлаждения, которая максимально увеличит время безотказной работы и будет отвечать требованиям конкретного объекта.

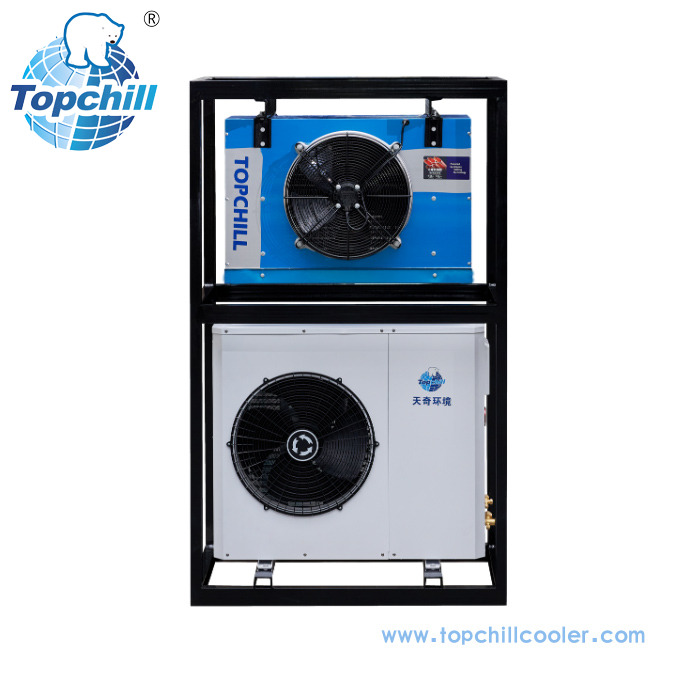

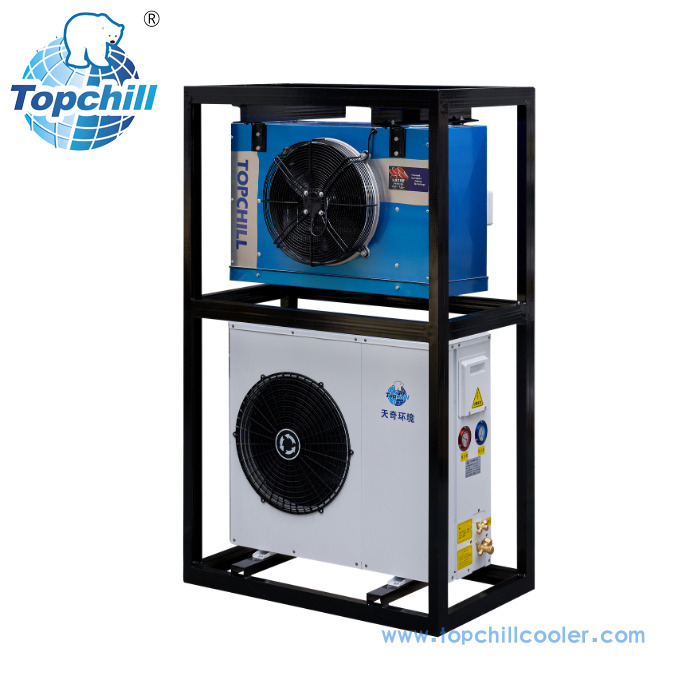

Конденсаторный агрегат коробчатого типа представляет собой полностью закрытую компактную систему. Компрессор, змеевик конденсатора, вентиляторы конденсатора и электрическая панель размещены в прочном стальном корпусе, оцинкованном или покрытом порошковой краской. В этом структурном дизайне приоритет отдается защите и пространственной эффективности. Эстетичный и защитный дизайн обеспечивает современный, чистый внешний вид. Это делает оборудование очень подходящим для коммерческих помещений, где устройства остаются видимыми для публики или клиентов. Стандартные комплектации обычно включают панели управления с заводской проводкой, встроенную акустическую облицовку, регулируемые системы управления и встроенные защитные выключатели. Эти компоненты разработаны для быстрого развертывания по принципу «подключи и работай».
При развертывании этих устройств в полевых условиях технические специалисты сразу же отмечают преимущество предварительно упакованных компонентов. Заводская сборка сокращает количество паяных соединений, необходимых на месте. Это сводит к минимуму риск утечек хладагента. Внутренняя компоновка обеспечивает эффективную прокладку медных труб для предотвращения вибрационной усталости. Инженеры часто выбирают эти устройства для установки на крыше, где устойчивость к атмосферным воздействиям не подлежит обсуждению. Стальной корпус с порошковым покрытием устойчив к солевым брызгам в прибрежных районах и предотвращает накопление ржавчины в течение многих лет эксплуатации.
В конденсаторном агрегате открытого типа используется открытое шасси. Такие компоненты, как компрессор, ресивер жидкости, маслоотделитель и аккумулятор, монтируются непосредственно на открытую опорную плиту из конструкционной стали. У него отсутствует защитная внешняя оболочка. Эти агрегаты являются стандартными для внутренних технических помещений или крупномасштабных промышленных холодильных установок. В таких условиях инфраструктура здания полностью обеспечивает защиту от атмосферных воздействий и окружающей среды, что позволяет оборудованию работать без внешних кожухов.
Открытая конструкция открытой конструкции обеспечивает беспрецедентный доступ для обслуживающего персонала. Вы можете визуально проверить каждый сварной шов, клапан и электрическое соединение, не снимая ни одной панели. Эта архитектура поддерживает приложения, работающие в тяжелых условиях, где необходимы массивные полугерметичные компрессоры для обработки высоких холодильных нагрузок. Опорная плита из конструкционной стали поглощает значительный крутящий момент и вибрацию, создаваемую этими большими компрессорами. Монтажники обычно монтируют эти устройства на виброизоляционные подкладки, прикрепленные болтами непосредственно к бетонной подставке для уборки.
Конденсаторный агрегат коробчатого типа имеет определенные степени защиты IP по защите от пыли и воды. Жесткий корпус защищает чувствительные внутренние компоненты, включая преобразователи частоты и контакторы, от воздействия ультрафиолета, сильного дождя и мусора, переносимого ветром. Эта защита имеет решающее значение для поддержания электрической целостности вне помещения. Жалюзийные панели направляют воздушный поток, предотвращая попадание воды во время сильных штормов. Внутренние электрические коробки оснащены резиновыми прокладками для защиты от влаги.
И наоборот, агрегаты открытого типа остаются очень уязвимыми к факторам окружающей среды, если они установлены на открытом воздухе без специального навеса или защитной будки. Прямое воздействие быстро приводит к ускоренной коррозии змеевиков конденсатора и серьезной электрической деградации в открытых точках контакта. Накопление пыли на ребрах конденсатора снижает эффективность теплопередачи. Если вам необходимо установить открытый блок снаружи, вам необходимо построить специальное укрытие. Это увеличивает требования к рабочей силе и материалам для проекта.
Выходная мощность в децибелах значительно различается между закрытыми и открытыми конструкциями. В боксовых типах используется толстый звукопоглощающий пенопласт, изолированные компрессорные отсеки, вибропоглощающие крепления и тихоходные серповидные вентиляторы. Эти функции работают вместе, чтобы соответствовать строгим муниципальным постановлениям по шуму в густонаселенных районах. Компрессорный отсек часто полностью изолирован от секции вентилятора конденсатора. Это предотвращает выход шума компрессора через решетку вентилятора.
Открытые типы производят чистый, нефильтрованный акустический сигнал. Открытый компрессор и высокоскоростные вентиляторы создают сильный шум. Если шум становится активным ограничением, этим устройствам требуются внешние, послепродажные стратегии шумоглушения, такие как акустические жалюзи или специальные звукоизолированные технические помещения. В промышленных условиях такой уровень шума обычно приемлем. Однако размещение открытого устройства рядом с окном офиса или линией жилой недвижимости приведет к немедленным жалобам на шум.
Физические размеры определяют гибкость установки. Типы коробок специально разработаны для установки с высокой плотностью размещения. Они часто используют кронштейны для настенного монтажа или штабелируемые конфигурации, чтобы максимизировать вертикальное пространство в стесненных городских условиях. Компактная площадь позволяет устанавливать несколько блоков рядом на узком выступе крыши. Конструкция направленного воздушного потока означает, что вам нужен зазор только со стороны впуска и выпуска.
Открытые типы требуют большей площади и строгих требований к зазору. Технические специалисты должны обеспечить достаточное окружающее пространство, чтобы гарантировать надлежащий поток воздуха и предотвратить короткое замыкание цикла конденсатора. Отсутствие направленного кожуха означает, что окружающий воздух должен свободно обтекать все шасси. Вы должны оставить зазор не менее трех футов со всех сторон для доступа для обслуживания и циркуляции воздуха. Это делает их непригодными для узких переулков или небольших механических туалетов.
| коробчатого | типа | Конденсаторный агрегат открытого типа |
|---|---|---|
| Защита от атмосферных воздействий | Полностью закрытый корпус со степенью защиты IP. | Нет (требуется установка в помещении или специальное укрытие) |
| Акустическая мощность | Низкий (изолированные отсеки, тихоходные вентиляторы) | Высокий (открытый компрессор и вентиляторы) |
| След | Компактный, штабелируемый, настенный | Большой, требует большого просвета |
| Доступ для обслуживания | Требует снятия панели | Беспрепятственный доступ на 360 градусов |
Коробочные корпуса строго определяют внутренние пути воздушного потока. Вентиляторы втягивают воздух через специальные жалюзи и проталкивают его через змеевик конденсатора. Однако существует риск внутреннего перегрева, если эти жалюзи засоряются мусором или снегом. Вы должны поддерживать свободные пути всасывания, чтобы обеспечить оптимальную температуру конденсации. Установки открытого типа без ограничений всасывают окружающий воздух, обеспечивая превосходную эффективность теплообмена, пока техническое помещение остается должным образом вентилируемым. Они полагаются на вытяжные вентиляторы помещения, которые удаляют отводимое тепло.
Обе архитектуры хорошо работают при средних температурах, обычно в диапазоне от -5°C до +5°C. При выборе среднетемпературного конденсаторного агрегата для холодильных помещений или подготовительных помещений физические пространственные ограничения часто ограничивают типы коробок герметичными поршневыми или спиральными конфигурациями. Открытые типы легко справляются с такими температурами и могут использовать компрессоры гораздо большей мощности для крупных распределительных центров. Выбор зависит от общей тепловой нагрузки объекта.
Ограничения по холодопроизводительности диктуют выбор компрессора. Герметичные компрессоры меньшего размера легко помещаются внутри коробчатых агрегатов, что делает их идеальными для коммерческих розничных нагрузок. Для требовательных и более крупных холодильных камер требуются мощные полугерметичные компрессоры. Возможность обслуживания в полевых условиях является основным отличием. Полугерметичные компрессоры, входящие в стандартную комплектацию открытых агрегатов, позволяют техническим специалистам восстанавливать клапаны и заменять внутренние детали на месте. Полностью герметичные компрессоры, распространенные в компактных бокс-агрегатах, необслуживаемы и в случае выхода из строя требуют полной замены.
Основной недостаток коробочных агрегатов – ограниченный доступ. Техникам приходится снимать несколько внешних панелей, чтобы получить доступ к компрессору, смотровым стеклам, расширительным клапанам или фильтрам-осушителям. Этот физический барьер может усложнить диагностику и продлить стандартное время обслуживания при аварийных поломках. Чтобы открыть устройство, вам придется носить с собой дрель и специальные насадки. Внутри компактная компоновка затрудняет маневрирование гаечными ключами и паяльными горелками.
Открытые типы обеспечивают немедленный доступ на 360 градусов. Такая беспрепятственная компоновка облегчает быстрое обнаружение утечек, легкую проверку уровня масла и быструю замену клапанов компрессора. Бригады технического обслуживания могут визуально осмотреть всю систему, не снимая ни одного винта. Вы можете легко прикрепить манометры к коллектору, проверить смотровое стекло масла и проверить электрические контакторы. Такая доступность значительно сокращает время, необходимое для планового профилактического обслуживания.
Типы коробок сокращают время работы на месте. Обычно они поставляются уже с трубопроводами, проводкой и испытаниями под давлением. Принцип «подключи и работай» сводит к минимуму трудозатраты по электромонтажу и пайке на месте. Кроме того, они часто оснащены встроенными предварительно запрограммированными электронными контроллерами, которые упрощают ввод в эксплуатацию. Вы просто подключаете линейный комплект, подключаете основное питание и программируете уставку. Завод занимается сложной внутренней проводкой.
Открытые типы требуют специальной проводки и интеграции внешнего управления. Монтажникам необходимо установить отдельные панели управления, проложить кабелепровод и вручную настроить предохранительные выключатели. Это увеличивает время установки, но обеспечивает максимальную возможность настройки для сложных, индивидуально спроектированных холодильных циклов. Вы имеете полный контроль над логикой управления, циклами оттаивания и ступенями вентилятора. Такая гибкость необходима для промышленного применения с различными профилями нагрузки.
Ни одно из подразделений не является объективно превосходящим; Правильный выбор полностью зависит от места установки, местных норм по шуму и масштаба охлаждающей нагрузки. Если оборудование выходит за пределы населенного пункта или требует мгновенной защиты от атмосферных воздействий, по умолчанию используется конденсаторный агрегат коробчатого типа. Если он устанавливается внутри специального механического помещения для крупнотоннажного промышленного применения, по умолчанию используется открытый тип.
О: Основным преимуществом является встроенная защита от атмосферных воздействий, компактный внешний вид и встроенное звукопоглощение. Это делает его очень подходящим для наружной установки в городских или чувствительных к шуму средах без необходимости использования дополнительных защитных конструкций.
О: Да, но он требует существенных доработок. Вы должны добавить на вторичном рынке погодные кожухи, навесы или защитные будки для защиты открытых электрических и механических компонентов от дождя, ультрафиолетовых лучей и воздействия окружающей среды.
О: Устройства коробчатого типа значительно тише. Они имеют толстую звукоизоляцию, изолированные компрессорные отсеки и более низкую скорость лопастей вентилятора, специально разработанные для снижения рабочего шума и соответствия муниципальным нормам по звуку.
А: Абсолютно. Они идеально подходят для холодильных помещений и подготовительных помещений, работающих при температуре от -5°C до +5°C. Обычно они используют спиральные или герметичные компрессоры, идеально подходящие для среднетемпературных коммерческих нагрузок.
Ответ: Коробочные компрессоры предпочитают герметичные или спиральные компрессоры из-за строгих ограничений внутреннего пространства. Открытые типы легко вмещают массивные, ремонтопригодные полугерметичные компрессоры, необходимые для тяжелых промышленных условий и высокопроизводительного охлаждения.
О: Для обслуживания коробок различных типов технические специалисты должны снимать несколько внешних панелей, чтобы добраться до внутренних компонентов. Открытые типы обеспечивают немедленный доступ на 360 градусов ко всем деталям, что позволяет ускорить визуальный осмотр и быструю замену компонентов.
