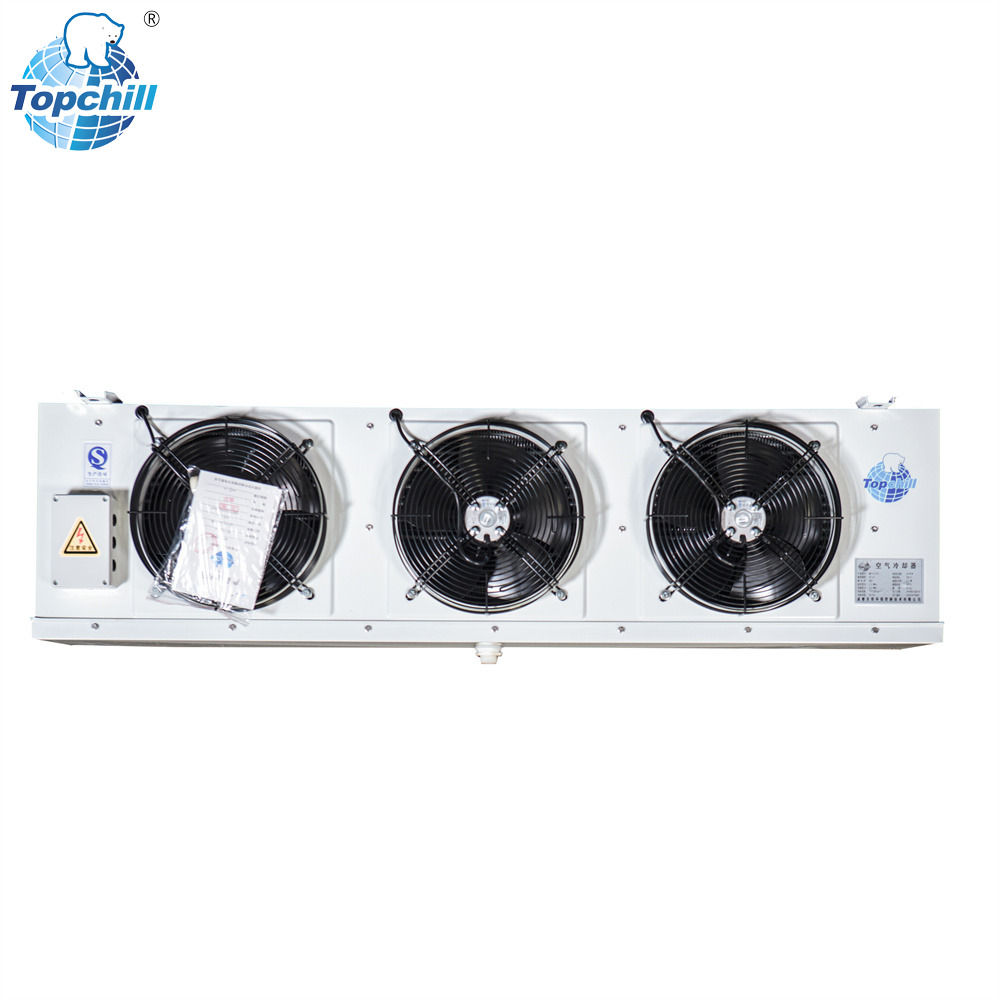

Выбор воздухоохладителя для холодильной камеры представляет собой фундаментальное термодинамическое решение, которое определяет энергопотребление объекта и целостность продукта. Менеджеры объектов постоянно сталкиваются с операционным противоречием между увеличением площади поверхности теплопередачи и управлением накоплением инея. Неправильное расстояние между ребрами неизбежно приводит к обледенению системы, ограничению потока воздуха, перегрузкам компрессора и дорогостоящей порче продукта. Вы не можете рассматривать это как обычную покупку оборудования. Физическая геометрия блока катушек определяет, насколько хорошо система справляется с нагрузками от влаги в реальных условиях. В этом руководстве представлена основа технической оценки для выбора оборудования с учетом температурных зон, влажности и долгосрочной эксплуатационной эффективности. Мы разберем инженерные принципы, лежащие в основе конструкции змеевиков, и объясним, как адаптировать ваше холодильное оборудование к конкретным требованиям вашей среды хранения.
Ребра действуют как расширенные поверхности теплопередачи, прикрепленные к трубкам с хладагентом в испарителе холодильного хранения . Они увеличивают площадь теплообмена с окружающим воздухом. Голые медные или алюминиевые трубки просто не имеют достаточной площади поверхности для эффективного охлаждения больших объемов воздуха. Прижимая тонкие металлические пластины по длине трубок, производители в геометрической прогрессии увеличивают зону контакта. Когда теплый комнатный воздух проходит над этими холодными металлическими поверхностями, тепло передается от воздуха к хладагенту, кипящему внутри трубок. Физическое расстояние между этими пластинами определяет, сколько воздуха может пройти через блок и насколько легко влага сможет преодолеть зазор.
В полевых условиях материал ребер также играет роль. Алюминий является отраслевым стандартом благодаря своей превосходной теплопроводности и небольшому весу. В некоторых агрессивных средах для предотвращения коррозии требуются ребра с эпоксидным покрытием. Независимо от материала, основная функция остается той же: максимизировать поглощение тепла, обеспечивая при этом достаточный поток воздуха. Изменяя расстояние между этими пластинами, вы кардинально меняете аэродинамический и термодинамический профиль агрегата.
Проектирование воздухоохладителя требует балансировки мощности и воздушного потока. Больше ребер означает большую площадь поверхности, что обеспечивает более высокую теоретическую производительность. Однако плотно расположенные ребра создают более высокий перепад давления воздуха. Это сопротивление требует большей мощности вентилятора, чтобы протолкнуть воздух через блок змеевиков. Если вентиляторы не могут преодолеть статическое давление, скорость воздуха падает. Низкая скорость воздуха приводит к плохому распределению температуры внутри помещения и снижает общий коэффициент теплопередачи змеевика.
Мы измеряем это сопротивление в Паскалях. На змеевике с расстоянием 4 мм падение давления может составить 50 Паскалей, а на змеевике диаметром 10 мм при том же потоке воздуха может быть только 20 Паскалей. Когда начинает образовываться иней, разрыв еще больше сужается. Зазор в 4 мм быстро превращается в зазор в 2 мм, увеличивая сопротивление воздуха в два или три раза. Это заставляет двигатели вентиляторов работать интенсивнее, увеличивая потребляемую мощность и выделяя избыточное тепло, которое затем должна удалить система охлаждения. Это усугубляющийся цикл неудач, который начинается с указания неправильной геометрии.
Характеристики труб, включая диаметр и толщину стенок, влияют на расстояние между ребрами и влияют на образование пограничного слоя. Расположение трубок, шахматное или линейное, также влияет на общий коэффициент теплопередачи. Ступенчатое расположение трубок заставляет воздух менять направление при движении через блок. Это создает турбулентность, которая разрушает тепловой пограничный слой и улучшает теплообмен. Однако эта турбулентность также увеличивает сопротивление воздуха и обеспечивает больше точек воздействия влаги на замерзание.
Линейные трубчатые конструкции обеспечивают меньшее сопротивление воздуха и их легче чистить, но они обычно обеспечивают более низкую скорость теплопередачи. Когда вы комбинируете расположение трубок в шахматном порядке с малым расстоянием между ребрами, вы создаете высокоэффективную, но очень уязвимую катушку. Воздуху приходится перемещаться по сложному узкому лабиринту. Любая влага в воздухе быстро конденсируется и замерзает на передних кромках трубок и ребер. Понимание этого взаимодействия помогает инженерам выбрать правильный блок теплообменников для конкретных условий влажности.
Образование инея и конденсация происходят, когда окружающий воздух достигает точки росы при контакте с змеевиками испарителя. Воздух удерживает водяной пар. Теплый воздух содержит больше пара, чем холодный. Когда воздух помещения попадает на замерзающие металлические поверхности, он быстро охлаждается и выделяет влагу. Если поверхность теплообменника выше точки замерзания, эта влага образует конденсат и капает в дренажный поддон. Если поверхность змеевика находится ниже точки замерзания, влага осаждается, превращаясь непосредственно в кристаллы льда.
Мороз действует как изолятор. Он имеет гораздо меньшую теплопроводность, чем алюминий или медь. Слой инея толщиной всего 2 мм может ухудшить тепловые характеристики более чем на 30%. Кроме того, мороз физически блокирует поток воздуха. По мере того, как кристаллы льда растут наружу от металлических поверхностей, они перекрывают зазор между ребрами. После закрытия зазора воздух больше не может проходить через эту часть змеевика. Система теряет производительность, температура в помещении повышается, а компрессор работает непрерывно, тщетно пытаясь достичь заданного значения.
Обычное расстояние составляет от 4 до 6 мм. Эти охладители используются в технологических помещениях, погрузочных платформах и хранилищах свежих продуктов. В таких условиях температура поверхности змеевика часто остается выше точки замерзания или опускается немного ниже точки замерзания, но у нее есть достаточно времени, чтобы сбросить температуру во время простоя компрессора. Образование инея минимально. Узкое расстояние является оптимальным здесь, чтобы максимизировать эффективность теплопередачи и сохранить небольшую физическую площадь устройства.
Однако вы должны указать достаточное расстояние для обеспечения толщины пленки конденсата. Даже без льда вода образует на плавниках пленку. Если ребра расположены слишком близко друг к другу, капиллярное действие может удерживать воду между пластинами, ограничивая поток воздуха. Шаг 4 мм, как правило, безопасен для стандартного хранения продуктов, но в зонах обработки с высокой влажностью может потребоваться шаг 6 мм, чтобы обеспечить быстрый дренаж конденсата.
| Тип применения | Комнатная температура | Рекомендуемое расстояние | Первичное состояние влажности |
|---|---|---|---|
| Загрузка доков | от +5°С до +10°С | 4 мм - 5 мм | Жидкий конденсат |
| Свежие продукты | от +1°С до +4°С | 4 мм - 6 мм | Сильный конденсат/легкий мороз |
| Мясопереработка | от +2°С до +7°С | 6 мм | Конденсат высокой влажности |
Обычное расстояние составляет от 6 до 8 мм. Приложения включают охлажденные продукты, молочные продукты и кратковременное хранение мяса. Обледенение является постоянной реальностью в таких условиях. Во время работы поверхность змеевика всегда находится ниже точки замерзания. Влага из изделия и дверных проемов будет скапливаться в виде льда. Такое расстояние обеспечивает баланс, обеспечивая достаточное время между необходимыми циклами размораживания, сохраняя при этом достаточную охлаждающую способность.
В помещении со средней температурой шаг 6 мм обычно обеспечивает время работы от 4 до 6 часов, прежде чем потребуется цикл размораживания. Если бы вы установили в этой комнате змеевик диаметром 4 мм, вам, возможно, придется размораживать каждые 2 часа. Частое размораживание приводит к попаданию тепла в помещение, которое затем системе приходится отводить, тратя значительное количество энергии. Диапазон от 6 до 8 мм гарантирует, что змеевик может удерживать достаточное количество инея, не перекрывая поток воздуха.

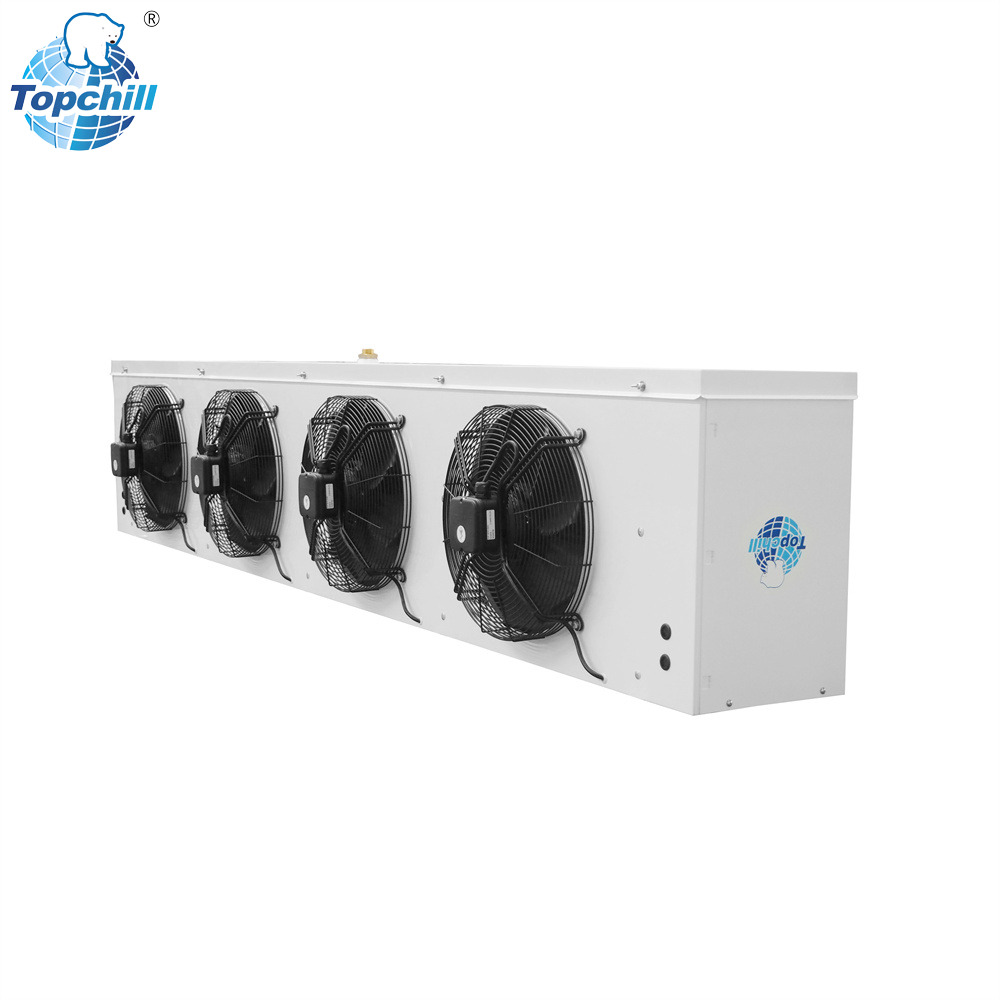

Типичное расстояние составляет от 6 мм до 12 мм, увеличиваясь до 20 мм в зависимости от влажности. Эти устройства необходимы для хранения замороженных продуктов и объектов глубокой заморозки. высокая Обязательна Более широкое расстояние предотвращает быстрое образование ледяных мостиков между ребрами, гарантируя, что морозостойкость . низкотемпературный воздухоохладитель поддерживает поток воздуха в течение продолжительных рабочих смен.
В стандартной морозильной камере, куда продукты поступают уже замороженными, а дверцы остаются в основном закрытыми, шага 7 или 8 мм часто бывает достаточно. Влажная нагрузка сравнительно невелика. Однако в активных морозильниках с частым движением вилочных погрузчиков и влажным окружающим воздухом становится необходимым расстояние 10 или 12 мм. Более широкий зазор действует как больший резервуар для накопления инея. Это позволяет системе охлаждения работать от 8 до 12 часов между разморозками, стабилизируя температуру в помещении и защищая качество продукции.
Типичное расстояние составляет от 12 мм до 20 мм, также можно использовать переменное расстояние между ребрами. Эти охладители используются в устройствах шоковой заморозки, шоковой заморозки, а также в установках для заморозки с высокой влажностью, таких как горячие мясные туши. Чрезмерное выделение влаги требует максимальной морозостойкости. Когда вы помещаете горячий влажный продукт в камеру шоковой заморозки, влага быстро испаряется и попадает на змеевики испарителя.
Широкое расстояние предотвращает засорение испарителя в течение нескольких часов работы. Цикл шоковой заморозки может длиться от 24 до 48 часов. Вы не можете прервать этот цикл для разморозки без ущерба для процесса замораживания и безопасности продукта. Следовательно, змеевик должен быть способен удерживать огромное количество льда, в то же время пропуская воздух с высокой скоростью. Шаг 16 мм или 20 мм обеспечивает необходимый физический объем для хранения этого льда до завершения цикла замораживания и начала полной разморозки.
Уменьшение расстояния между ребрами увеличивает общую холодопроизводительность (кВт) агрегата определенного физического размера. Компактный блок с расстоянием 4 мм может обеспечить мощность охлаждения 50 кВт, тогда как блок тех же размеров с расстоянием 10 мм может предложить только 30 кВт. Это представляет собой заманчивое предложение для покупателей, стремящихся сэкономить место и деньги.
Однако использование меньшего блока с узкими ребрами, который соответствует теоретической охлаждающей нагрузке, может оказаться неудачным в реальных условиях высокой влажности. Эта ловушка емкости приводит к быстрому обледенению и неэффективности системы. Мощность 50 кВт существует только тогда, когда змеевик совершенно чистый. В течение двух часов работы во влажной среде мороз закроет зазоры толщиной 4 мм. Мощность упадет до 15 кВт, температура в помещении подскочит, а компрессор будет работать непрерывно. Блок диаметром 10 мм, хотя и имеет меньшую начальную мощность, будет поддерживать мощность охлаждения 25 кВт в течение 10 часов, поскольку он устойчив к блокированию воздушного потока.
Существует прямая зависимость между расстоянием между ребрами воздухоохладителя и интервалами оттаивания. Размораживание горячим газом и электрическое размораживание выполняются по-разному в зависимости от расстояния между ребрами. Маленькое расстояние может привести к задержке влаги во время цикла разморозки. Когда включаются обогреватели, лед тает и превращается в воду. В плотно упакованной катушке поверхностное натяжение может удерживать капли воды между ребрами. Когда цикл охлаждения возобновляется, эти капли мгновенно снова замерзают, превращаясь в твердые ледяные блоки, постоянно снижая производительность до тех пор, пока не будет выполнена ручная промывка.
Размораживание влечет за собой огромные затраты энергии. Вы активно обогреваете комнату, на охлаждение которой только что потратили деньги. Электрические обогреватели потребляют значительную силу тока. При размораживании горячим газом используется энергия компрессора. Кроме того, все тепло, попадающее в блок змеевиков и окружающий воздух, должно быть удалено после возобновления цикла охлаждения. Выбирая более широкое расстояние, вы сокращаете количество циклов разморозки в день с шести до трех или двух. Это радикально снижает потребление энергии и уменьшает термический шок для хранящихся продуктов.
Малое расстояние между ребрами увеличивает статическое давление на змеевик. Накопление льда усугубляет это падение давления, что приводит к уменьшению выброса воздуха и неравномерности температуры в помещении. Осевые вентиляторы предназначены для перемещения больших объемов воздуха при относительно низком статическом давлении. Когда мороз душит тугой змеевик, статическое давление выходит за пределы кривой производительности вентилятора.
Это повышенное сопротивление приводит к преждевременному выходу из строя двигателя вентилятора. Двигатель потребляет больше тока, пытаясь поддерживать обороты во избежание блокировки. Обмотки перегреваются, а подшипники испытывают неравномерные нагрузки из-за турбулентного потока воздуха. Замена двигателей вентиляторов в минусовых условиях трудоемка и дорога. Правильное расположение гарантирует, что вентиляторы будут работать в пределах проектных параметров, продлевая срок службы оборудования и гарантируя, что холодный воздух достигнет самых дальних уголков складского помещения.
Полагаться исключительно на комнатную температуру, игнорируя при этом влагу, выделяемую продуктом, или проникновение в результате частого открытия дверей, является основным фактором риска. Неупакованные овощи выделяют значительно больше влаги, чем запечатанные картонные коробки. Помещение с температурой -20°C, в котором хранятся запечатанные замороженные продукты, имеет совершенно иной термодинамический профиль, чем помещение с температурой -20°C, где двери вилочного погрузчика открываются каждые десять минут.
Прежде чем окончательно утвердить спецификацию, необходимо провести комплексный психрометрический анализ и расчет влагонагрузки. Необходимо учитывать скрытую тепловую нагрузку. Каждый раз, когда открывается дверь, внутрь устремляется теплый влажный воздух. Эта влага сразу же ищет самую холодную поверхность в комнате: змеевик испарителя. Если вы укажете шаг 6 мм исключительно на основе уставки -20°C, но проигнорируете высокую скорость инфильтрации, система выйдет из строя. Инженеры на местах должны оценивать рабочий процесс объекта, а не только статические чертежи.
Современные конструкции испарителей имеют более широкое расстояние на стороне входа воздуха и меньшее расстояние на стороне выхода. Например, первые три ряда трубок могут иметь шаг 12 мм, а остальные ряды — 6 мм. Это улавливает объемный иней в точке входа, где воздух наиболее влажный, сохраняя при этом высокую эффективность теплопередачи в задней части, где воздух более сухой.
Несмотря на высокую эффективность в сложных условиях, эта технология требует более высоких первоначальных капитальных затрат. Изготовление катушек с переменным шагом требует специального инструмента. Однако для камер шоковой заморозки или холодильных камер с высокой проходимостью эксплуатационные преимущества намного перевешивают первоначальные взносы. Он обеспечивает морозоустойчивость змеевика с широким шагом и тепловые характеристики змеевика с малым шагом. Менеджеры объектов должны оценить этот вариант при работе с экстремальными скрытыми нагрузками.
Узкие ребра по своей природе сложнее чистить и дезинфицировать, что создает риски соблюдения требований на предприятиях, предназначенных для пищевых продуктов. Со временем на влажных поверхностях змеевика скапливается пыль, частицы из воздуха и биологические вещества. При переработке мяса или хранении сельскохозяйственной продукции эти скопления могут содержать бактерии и плесень. Очистка блока змеевиков толщиной 4 мм требует использования химической пены под высоким давлением и большого ручного труда.
Учтите трудозатраты на ручную очистку змеевика и необходимость использования специализированных чистящих средств для плотно упакованных блоков ребер. Если бригада технического обслуживания не сможет легко промыть змеевик от мусора, произойдет необратимая потеря мощности агрегата. Более широкое расстояние, например 8 мм или 10 мм, позволяет чистящим растворам полностью проникнуть в блок и смыть загрязнения. Это обеспечивает долгосрочное соблюдение требований гигиены и поддерживает базовые термодинамические характеристики.
Оцените скорость дыхания продукта, типы упаковки и разницу температур на входе. Сопоставьте профиль продукта с необходимым порогом морозостойкости, чтобы выбранный охладитель работал оптимально в реальных условиях хранения. Свежие фрукты и овощи активно дышат, выделяя тепло и водяной пар. Мясные туши теряют вес за счет испарения в процессе охлаждения. Вся эта влага попадает в испаритель.
Если вы храните запечатанные, предварительно замороженные продукты, влажность продукта равна нулю. Вам нужно только рассчитать проникновение через двери и панели. Если вы охлаждаете открытые емкости с жидкостью или неупакованными продуктами, нагрузка на продукт будет огромной. Создайте матрицу хранящихся товаров, их температур на входе и типов упаковки. Используйте эти данные для определения физической геометрии вашего холодильного оборудования.
Ознакомьтесь с соответствующими стандартами ASHRAE, AHRI или местными стандартами холодильного оборудования относительно производительности испарителя. Убедитесь, что выбранное устройство соответствует требованиям безопасности пищевых продуктов для вашего конкретного применения. Регулирующие органы часто диктуют конкретные температурные допуски для скоропортящихся продуктов. Если ваша катушка замерзнет, а температура в помещении поднимется на 3 градуса, вы можете нарушить нормы здравоохранения и быть вынуждены выбросить инвентарь.
Кроме того, правила энергоэффективности становятся более строгими во всем мире. Системы, которые полагаются на чрезмерные циклы размораживания для компенсации плохой геометрии змеевика, не пройдут современный энергоаудит. Укажите оборудование, которое было протестировано и рассчитано на морозные условия, а не только в сухих лабораторных условиях. Кривые требуемой производительности от производителя, показывающие снижение производительности в течение стандартного 8-часового цикла замораживания.
Не существует универсального наилучшего расстояния между плавниками. Оптимальная производительность требует соответствия физической геометрии воздухоохладителя конкретным термодинамическим реалиям холодильной камеры. Отклоняйте предложения, в которых указано узкое расстояние между ребрами для применения в условиях низких температур или высокой влажности, просто чтобы предложить более низкую первоначальную цену. Эксплуатационные затраты на непрерывное размораживание и нагрузку на компрессор быстро сведут на нет всю первоначальную экономию.
О: Если расстояние слишком маленькое, между ребрами быстро образуется ледяная перемычка. Это блокирует воздушный поток, резко снижая охлаждающую способность и заставляя систему работать в непрерывных, энергозатратных циклах оттаивания. Компрессор работает постоянно, что приводит к преждевременному механическому выходу из строя и нестабильной температуре в помещении.
A: Более широкое расстояние между ребрами позволяет избежать большего обледенения, прежде чем поток воздуха будет ограничен. Это увеличивает время между необходимыми разморозками, снижает потери энергии и поддерживает более стабильную температуру в помещении. Меньшее количество циклов размораживания означает, что в охлаждаемое пространство попадает меньше тепла.
Ответ: Стандартный диапазон обычно составляет от 6 до 12 мм. Однако в средах с высокой влажностью, частым открыванием дверей или применением шоковой заморозки может потребоваться расстояние до 20 мм для предотвращения быстрого обледенения и поддержания достаточного воздушного потока.
О: Настоятельно не рекомендуется использовать расстояние 4 мм в помещении при температуре -18°C. Это приведет к неизбежным эксплуатационным сбоям, быстрому обледенению, блокировке воздушного потока и потенциальному повреждению компрессора из-за постоянной нагрузки. Для работы агрегату потребуется постоянное размораживание.
A: При переменном расстоянии между ребрами используется шахматный подход: более широкое расстояние на входе воздуха для защиты от сильного мороза и более узкое расстояние на выходе для максимизации эффективности теплопередачи. Это обеспечивает баланс между высокой морозоустойчивостью и компактными физическими размерами.
