Как работает чиллер с водяным охлаждением?

Понимание того, как работает чиллер с водяным охлаждением, часто проясняет распространенную путаницу: многие покупатели знают, что чиллер отводит тепло, но они не понимают, почему для системы с водяным охлаждением требуются дополнительные компоненты, такие как водяные контуры конденсатора и градирни. Принцип работы несложный, но он включает в себя нечто большее, чем просто внутренний цикл охлаждения. В этой статье описывается весь тепловой путь — от технологической нагрузки до чиллера и, наконец, до градирни — чтобы вы могли ясно увидеть, как система функционирует как комплексное решение для крупномасштабного промышленного и коммерческого охлаждения.

Для чего предназначен чиллер с водяным охлаждением

По своей сути система с водяным охлаждением имеет одну основную задачу: отводить нежелательное тепло от процесса или здания и эффективно отводить это тепло во внешнюю среду.

Он отводит тепло из технологического или водного контура здания.

Что касается охлажденной воды, система работает аналогично любому другому охладителю. Теплая вода, возвращающаяся из производственного оборудования, приточно-вытяжных установок или технологических контуров, поступает в испаритель. Внутри этого теплообменника хладагент поглощает тепло воды. Температура воды падает и перекачивается обратно в приложение.

Этот контур охлажденной воды поддерживает:

Промышленное оборудование

Производственные линии

Системы охлаждения дата-центров

Кондиционирование коммерческих зданий

Лабораторная и фармацевтическая среда

Поддержание постоянной температуры охлажденной воды имеет решающее значение для стабильной работы и качества продукции.

Он отводит это тепло через отдельный водный путь.

Ключевое отличие заключается в том, как отводится тепло. Вместо того, чтобы выделять тепло непосредственно в окружающий воздух, система передает тепло во второй водяной контур, известный как конденсаторно-водяной контур. Такое разделение контуров охлажденной воды и воды конденсатора имеет фундаментальное значение.

Заблаговременно различая эти две стороны, покупатели получают ясность: один контур охлаждает груз, а другой отводит тепло от самой холодильной системы.

Основной цикл охлаждения внутри чиллера

Внутри чиллера с водяным охлаждением цикл охлаждения следует тем же термодинамическим принципам, которые используются в других системах охлаждения.

Испаритель

Испаритель — это место, где происходит полезное охлаждение. Теплая вода поступает в теплообменник испарителя. Низкотемпературный хладагент поглощает тепло из воды и испаряется в виде пара. Затем охлажденная вода возвращается в охлаждающую сеть объекта.

Компрессор

Компрессор повышает давление и температуру паров хладагента. Этот шаг необходим для подготовки хладагента к эффективному отводу тепла в конденсаторе. В системах, работающих в тяжелых условиях, в полугерметичной конструкции чиллера с водяным охлаждением часто используются надежные компрессоры, рассчитанные на длительные часы работы и постоянные условия нагрузки.

Конденсатор

В отличие от систем с воздушным охлаждением, в которых используется воздушный поток, конденсатор в системе с водяным охлаждением передает тепло циркулирующей в конденсаторе воде. Горячие пары хладагента отдают свое тепло этой воде и конденсируются обратно в жидкую форму.

Устройство расширения

Расширительное устройство снижает давление хладагента. Это падение давления снижает температуру, подготавливая хладагент к повторному поглощению тепла в испарителе. Затем цикл повторяется непрерывно.

Хотя этот процесс охлаждения является стандартным, метод отвода тепла определяет систему как систему с водяным охлаждением.

Дополнительный контур, обеспечивающий «водяное охлаждение»

Контур конденсатора-воды – это то, что отличает эту систему от альтернатив с воздушным охлаждением.

Что делает контур конденсатор-вода

После поглощения тепла от хладагента в конденсаторе вода в конденсаторе становится теплее. Он не остается внутри чиллера. Вместо этого оно поступает в градирню, где тепло выбрасывается в атмосферу.

Этот дополнительный контур повышает эффективность системы за счет превосходных свойств теплопередачи воды.

Как тепло переходит от хладагента в воду

Внутри конденсатора тепло передается через металлические поверхности от хладагента к воде в конденсаторе. Поскольку вода имеет более высокую теплопроводность, чем воздух, она может более эффективно поглощать и передавать тепло.

Это позволяет системе работать при более низких температурах конденсации по сравнению со многими конструкциями с воздушным охлаждением в условиях высоких нагрузок.

Почему этот цикл меняет эффективность системы

Более низкие температуры конденсации снижают рабочую нагрузку компрессора. Когда компрессор работает в условиях оптимизированного давления, общая эффективность системы повышается. Это одна из причин, по которой системы с водяным охлаждением широко используются в устройствах с высокой производительностью.

Почему градирня является частью процесса

Градирня завершает путь отвода тепла.

Градирня отводит тепло от воды в конденсаторе

Когда теплая вода из конденсатора достигает градирни, часть ее испаряется. Этот процесс испарения отводит тепло от оставшейся воды. По мере рассеивания тепла в атмосферу температура воды падает.

Охлажденная вода возвращается в конденсатор

Охлажденная вода из конденсатора затем возвращается в конденсатор охладителя, чтобы поглотить больше тепла от хладагента. Этот непрерывный цикл обеспечивает стабильный отвод тепла.

Как цикл продолжает повторяться

Весь процесс образует замкнутую цепочку:

Испаритель поглощает тепло из помещения

Компрессор повышает температуру хладагента

Конденсатор передает тепло в конденсаторную воду.

Градирня отводит тепло наружу

Хладагент расширяется и цикл возобновляется.

Эта скоординированная система обеспечивает стабильную работу при высоких нагрузках.

Шаг за шагом, как работает вся система

Шаг 1. Испаритель поглощает тепло нагрузки

Теплая техническая вода поступает в испаритель. Хладагент поглощает тепло и испаряется. Охлажденная вода возвращается в охлаждающее оборудование или помещения.

Шаг 2. Компрессор повышает давление хладагента

Пары хладагента сжимаются, повышая его давление и температуру.

Шаг 3. Конденсатор передает тепло воде

Горячий хладагент поступает в конденсатор. Тепло передается от хладагента в воду конденсатора.

Шаг 4. Градирня отводит тепло наружу

Нагретая конденсаторная вода поступает в градирню, где тепло рассеивается в атмосферу посредством испарительного охлаждения.

Шаг 5: Хладагент расширяется и возобновляет цикл

Жидкий хладагент проходит через расширительное устройство, снижая давление и температуру, прежде чем вернуться в испаритель.

Эта структурированная последовательность поясняет, как тепло проходит через всю систему.

Почему эта конструкция подходит для крупных приложений с высокой нагрузкой

Системы с водяным охлаждением обычно используются на объектах, где потребность в охлаждении постоянна и значительна.

Лучше подходит для непрерывного интенсивного охлаждения

Крупные производственные предприятия, энергетические объекты и центры обработки данных работают круглосуточно. Системы с водяным охлаждением предназначены для работы в условиях постоянных нагрузок.

Более стабильная производительность в крупных центральных системах

Поскольку температуру воды в конденсаторе можно контролировать с помощью управления градирней, стабильность системы улучшается при меняющихся условиях окружающей среды.

Почему его используют многие промышленные и коммерческие объекты

Потребности в высокопроизводительном охлаждении требуют эффективности и долговечности. Способность выдерживать большие тепловые нагрузки делает системы с водяным охлаждением привлекательными для центральных установок.

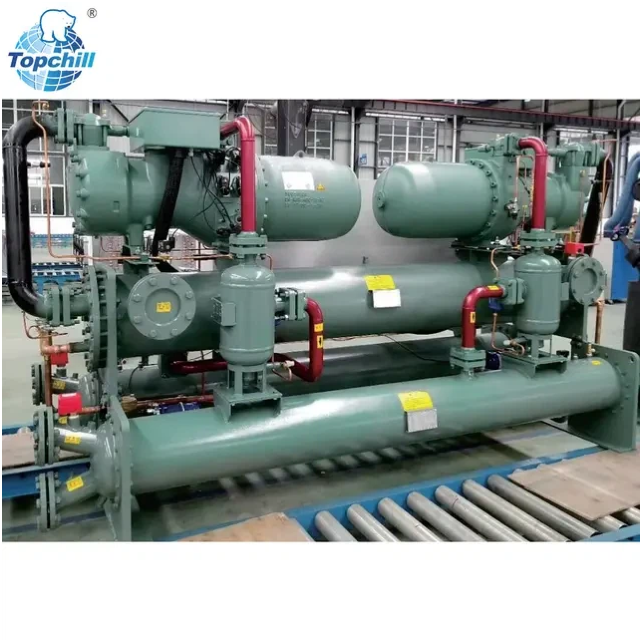

Где полугерметичная конструкция добавляет практическую ценность

Надежная работа в непрерывном режиме

Полугерметичные компрессоры предназначены для работы в сложных условиях. Их конструкция обеспечивает стабильную работу в длительных промышленных операциях.

Упрощенный доступ для обслуживания

Полугерметичная конфигурация чиллера с водяным охлаждением обеспечивает доступ к внутреннему обслуживанию, продлевая срок службы оборудования и снижая общую стоимость владения.

Улучшение удобства обслуживания в сложных условиях

Промышленные объекты ценят удобство эксплуатации. Доступная конструкция компрессора упрощает проверки и ремонт, сводя к минимуму время простоя.

TOPCHILL AIR COOLER производит системы с водяным охлаждением, созданные с учетом долговечности и качества, обеспечивающие стабильную производительность в тяжелых условиях эксплуатации.

Как чиллер с водяным охлаждением передает тепло

Системная часть	Это работа	Куда пойдет жара дальше
Испаритель	Поглощает тепло от охлажденной воды	В хладагент
Компрессор	Повышает давление и температуру хладагента.	В сторону конденсатора
Конденсатор	Передаёт тепло в конденсаторную воду	К контуру градирни
Градирня	Отводит тепло от воды в конденсаторе	Выход в атмосферу
Устройство расширения	Падает давление хладагента	Вернемся к испарителю

Эта упрощенная карта отображает весь путь нагрева и поясняет взаимосвязь между каждым компонентом.

Заключение

Чиллер с водяным охлаждением работает путем объединения традиционного холодильного цикла со специальным контуром конденсатора и воды и системой градирни. Тепло удаляется из процесса, передается хладагенту, перемещается в воду конденсатора и, наконец, выбрасывается в атмосферу посредством испарительного охлаждения. Понимание всего пути системы помогает покупателям оценить требования к установке, ожидаемую эффективность и долгосрочные эксплуатационные характеристики. Для крупномасштабных приложений, требующих стабильного и непрерывного охлаждения, правильно спроектированная система охлаждения с водяным охлаждением обеспечивает надежную и эффективную работу. Чтобы обсудить, как ВОЗДУШНЫЙ ОХЛАДИТЕЛЬ TOPCHILL может удовлетворить требования вашего проекта, свяжитесь с нами для получения технической консультации и подробной информации о продукте.

Часто задаваемые вопросы

1. Почему для чиллера с водяным охлаждением необходима градирня?

Градирня отводит тепло от воды в конденсаторе, позволяя системе непрерывно отводить тепло и поддерживать эффективную работу.

2. Чем полугерметичный чиллер с водяным охлаждением отличается от моделей с воздушным охлаждением?

Модель с водяным охлаждением использует водяной контур конденсатора и градирню для отвода тепла, тогда как системы с воздушным охлаждением отдают тепло непосредственно в окружающий воздух.

3. Является ли чиллер с водяным охлаждением более эффективным для крупных предприятий?

Более высокая способность теплопередачи воды часто обеспечивает более высокую эффективность при тяжелых и непрерывных нагрузках на охлаждение.

4. Где обычно устанавливаются чиллеры с водяным охлаждением?

Они обычно используются на промышленных предприятиях, центрах обработки данных, коммерческих системах центрального охлаждения и объектах с большими тепловыми нагрузками.
