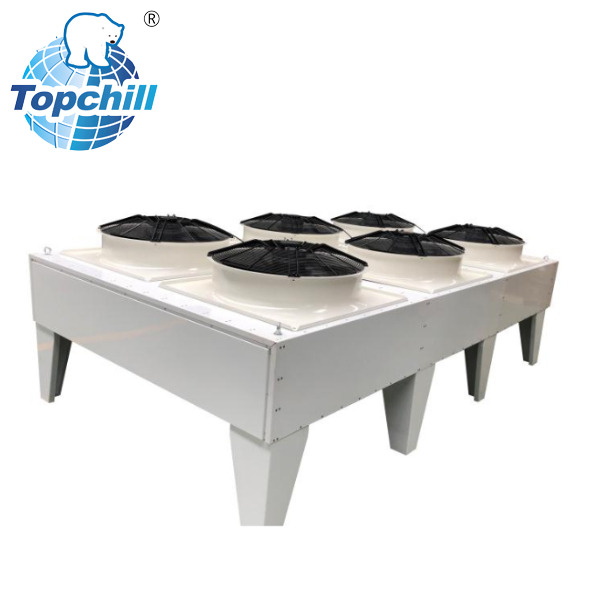

Конденсаторы недостаточного размера или неподходящие по размеру конденсаторы в мощных холодильных системах создают серьезные эксплуатационные и финансовые риски. Когда отвод тепла не соответствует тепловой нагрузке, на объектах происходит немедленный выход из строя компрессора, серьезный дисбаланс давления в системе и экспоненциальные потери энергии. Руководители предприятий и инженеры сталкиваются с постоянной проблемой обеспечения баланса между точными требованиями к общему количеству теплоотдачи (THR) и экологическими ограничениями, специфичными для конкретного объекта, пространственными ограничениями и строгим соблюдением нормативных требований. Выбор подходящего оборудования требует систематической, инженерной основы, а не полагаться на эмпирические оценки. Оценка, определение размеров и выбор правильного устройства гарантируют надежный отвод тепла и соответствуют долгосрочным требованиям промышленного охлаждения. В этом руководстве подробно описаны точные шаги по подбору компонентов, расчету нагрузок и обеспечению эффективной работы вашей системы в условиях пиковой нагрузки. Мы рассмотрим балансировку компонентов, базовые условия окружающей среды и практические стратегии снижения распространенных рисков при установке.
Инженеры должны строго различать чистую холодопроизводительность и THR. Чистая холодопроизводительность измеряет тепло, отводимое из охлаждаемого помещения. THR включает эту полезную мощность плюс тепло, выделяемое двигателем компрессора, и перегрев линии всасывания. Вы должны учитывать нагрев двигателя компрессора в зависимости от того, является ли компрессор открытым, полугерметичным или герметичным. Перегрев линии всасывания увеличивает тепловую нагрузку, которую конденсатор должен отводить. Если полагаться на номинальный тоннаж вместо расчета точных тепловых нагрузок системы, это приводит к серьезным ошибкам в определении размеров. Для системы, рассчитанной на 50 тонн охлаждения, может потребоваться конденсатор, способный отводить 65 тонн тепла. Вы должны проанализировать решающий выбор между выбором выносного конденсатора, подобранного по индивидуальному заказу, и предварительно укомплектованного конденсаторного агрегата, выбранного производителем. Индивидуальное соответствие гарантирует, что промышленный конденсатор будет соответствовать конкретному рабочему профилю вашего предприятия.
Чтобы точно определить THR, инженеры применяют коэффициенты удельного тепловыделения в зависимости от типа компрессора и условий эксплуатации. В таблице ниже представлены стандартные диапазоны множителей, используемые в полевых расчетах.
| Тип компрессора | Типовой множитель THR (низкая температура) | Типовой множитель THR (средняя температура) | Характеристики источника тепла |
|---|---|---|---|
| Открытый диск | 1,20 - 1,25 | 1.15 - 1.20 | Тепло двигателя отводится в окружающий воздух, а не в хладагент. |
| Полугерметичный | 1.30 - 1.40 | 1.25 - 1.30 | Тепло двигателя поглощается всасываемым газом, увеличивая THR. |
| Герметичный | 1,35 - 1,45 | 1.30 - 1.35 | Все тепло двигателя и корпуса компрессора поглощается хладагентом. |
Соответствие компонентов системы определяет давление всасывания и нагнетания системы. Балансировка производительности конденсатора с существующими испарителями и кривыми производительности компрессора обеспечивает стабильную работу. Если компоненты не совпадают, система будет работать быстро, циклично или не сможет поддерживать заданные значения. Чрезмерная конденсация вызывает обратный поток жидкости и выход из строя расширительного клапана, что приводит к ухудшению работы испарителя. Недостаточная конденсация приводит к повышенному давлению нагнетания и высоким температурам нагнетания, что приводит к ухудшению качества компрессорного масла и резкому сокращению срока службы компрессора. Точный размер предотвращает эти крайности.
Выполните следующие действия, чтобы обеспечить правильную балансировку компонентов:
Выбор расчетной температуры окружающей среды требует оценки экстремальных пиковых летних температур по сравнению со средними значениями круглогодичной эксплуатации. Проектирование строго для самого жаркого часа года может привести к тому, что агрегат будет слишком большого размера, и зимой ему будет трудно контролировать давление напора. И наоборот, занижение размеров для средних температур гарантирует выход из строя во время периодов жары. Высота места и относительная влажность влияют на плотность воздуха. Более низкая плотность воздуха на больших высотах снижает массовый поток воздуха через змеевики, снижая производительность теплообменника для тяжелых условий эксплуатации . Вы также должны установить базовые акустические требования, основанные на местных нормах по шуму и близости объекта к жилым районам.
Высота над уровнем моря значительно снижает эффективность теплопередачи. Инженеры должны применить поправочные коэффициенты к номинальной мощности конденсатора на уровне моря.
| Высота (футов над уровнем моря) Коэффициент | плотности воздуха | Поправочный коэффициент мощности |
|---|---|---|
| 0 (уровень моря) | 1.000 | 1.00 |
| 2000 | 0.928 | 0.94 |
| 4000 | 0.860 | 0.88 |
| 6000 | 0.796 | 0.82 |
Выбор системы с воздушным охлаждением вместо водяного или испарительно-конденсационного зависит от технических порогов. Установки с воздушным охлаждением исключают потребление воды и связанные с этим программы химической обработки. Вы должны оценить требования к занимаемой площади, правила нехватки воды и затраты на обслуживание, связанные с каждой конфигурацией. Конфигурации с воздушным охлаждением требуют определенной динамики воздушного потока в плотных промышленных помещениях. Им необходим достаточный зазор, чтобы предотвратить рециркуляцию горячего нагнетаемого воздуха обратно во впускное отверстие. свободно Для поддержания эффективности система отвода тепла при охлаждении должна дышать .
При сравнении конденсатора TP с испарительными альтернативами учитывайте следующие эксплуатационные различия:
Сравнение двигателей переменного тока с фиксированной скоростью с двигателями с регулируемой скоростью (VSD) и двигателями с электронной коммутацией (EC) показывает существенные различия в эффективности частичной нагрузки и контроле давления напора. ЕС-двигатели плавно модулируют скорость, поддерживая стабильное давление и одновременно снижая потребление энергии в прохладную погоду. Оцените структурные и эксплуатационные различия между конструкциями вентиляторов с принудительной и принудительной тягой. Индуцированная тяга протягивает воздух через змеевик, обеспечивая равномерное распределение воздуха. Принудительная тяга выталкивает воздух, что может быть полезно при определенных пространственных ограничениях. Конструкция лопастей вентилятора напрямую влияет на акустическую мощность и объемный поток воздуха, что требует тщательного выбора для чувствительных к шуму мест.
Традиционная конструкция из медных трубок и алюминиевых ребер обеспечивает проверенную надежность. Конструкции микроканальных теплообменников (MCHE) обеспечивают меньший вес и значительное уменьшение заправки хладагента. Однако змеевики MCHE требуют точной фильтрации во избежание засорения. Защитные покрытия, нанесенные на заводе, такие как электронное покрытие, эпоксидная или фенольная обработка, уменьшают гальваническую коррозию в прибрежных или химически агрессивных промышленных средах. Взаимосвязь между расстоянием между ребрами (FPI — ребер на дюйм) и скоростью загрязнения имеет решающее значение. Широкое расстояние между ребрами предотвращает быстрое засорение в пыльных или заваленных мусором местах. Конденсатору TP с воздушным охлаждением, работающему на бумажной фабрике, требуется совершенно другое расстояние между ребрами, чем на чистой коммерческой крыше.
| Тип покрытия | Способ нанесения | Уровень коррозионной стойкости | Оптимальный вариант использования |
|---|---|---|---|
| Полиуретан | Распыление наносится | Умеренный | Общая городская среда с умеренным загрязнением. |
| Эпоксидное электропокрытие (E-Coat) | Погружная ванна | Высокий | Прибрежные районы с высоким уровнем воздействия солевых брызг. |
| Фенольный | Окунуть и запечь | Экстрим | Химические заводы и высококоррозионные промышленные объекты. |
Требования к проектированию для существующих смесей ГФУ/ГФО различаются по сравнению с переходом на природные хладагенты, такие как CO2, аммиак или пропан. Оцените номинальное давление, пороговые значения давления разрыва и совместимость материалов, необходимых для хладагентов высокого давления, таких как R-744 (CO2). Обеспечьте соблюдение обновленных требований Закона EPA/AIM и глобальных графиков поэтапного сокращения. Выбор агрегата, совместимого с хладагентами с низким ПГП, защитит ваши инвестиции от будущих нормативных запретов.
Доступные порты контроля давления (клапаны Шредера) и надежные манометры необходимы для регулярных проверок давления в системе. Встроенные смотровые стекла жидкостной линии и электронные датчики уровня хладагента определяют состояние низкого заряда до того, как оно приведет к перегрузке компрессора. Оцените простоту обслуживания катушки. Панели доступа должны обеспечивать возможность мойки под высоким давлением, не повреждая хрупкие конструкции ребер. Правильный доступ для технического обслуживания гарантирует, что устройство будет работать с максимальной эффективностью на протяжении всего срока службы.
Регулярные проверки работоспособности должны включать:
Ступенчатое регулирование скорости вращения вентиляторов позволяет поддерживать стабильное давление конденсации при переменных условиях окружающей среды. Оцените возможности интеграции панели управления конденсатора с современными системами управления зданием (BMS) и диспетчерскими системами управления холодильным оборудованием. Внедрите контроль давления с плавающим напором для оптимизации энергопотребления в периоды низкой температуры окружающей среды. Эта стратегия позволяет падать давлению конденсации вместе с температурой окружающей среды, что значительно снижает потребление энергии компрессором.
Занижение размера конденсатора с целью снижения первоначальных затрат на покупку приводит к долгосрочным потерям энергии и ускоренному износу компрессора. Финансовое влияние частоты технического обслуживания, доступности очистки змеевика и стоимости незапланированных простоев намного перевешивает незначительную экономию на капитальных затратах. Рассчитайте период окупаемости таких функций премиум-класса, как ЕС-двигатели и усовершенствованные покрытия катушек. Эти функции снижают эксплуатационные расходы и продлевают срок службы оборудования, обеспечивая высокую окупаемость инвестиций.
Изучите компромисс между ограничениями физического размера, такими как пределы нагрузки на крышу и размеры подушек, и необходимостью увеличения площади поверхности теплопередачи для достижения более низких температур конденсации. Змеевики большего размера более эффективно отводят тепло, но требуют больше места и структурной поддержки. Обсудите баланс между акустическими ограничениями, которые требуют использования низкоскоростных вентиляторов, и необходимостью высокоскоростного воздушного потока для максимального отвода тепла при компактных размерах. Вы должны сбалансировать ограничения по шуму с требованиями к производительности.
Строгие требования к зазорам и передовой опыт размещения на площадке обеспечивают беспрепятственный впуск и выхлоп. Установка агрегатов в архитектурных колодцах, возле высоких стен или рядом с другим теплоотводящим оборудованием может привести к короткому замыканию воздушного потока, когда горячий отработанный воздух будет втягиваться обратно во впускное отверстие. Уменьшите влияние преобладающего ветра на производительность вентилятора и стабильность напора, правильно ориентировав агрегат или установив ветрозащитные перегородки. Правильное размещение так же важно, как и правильный размер.
Технические стандарты предписывают выбирать размеры газопроводов таким образом, чтобы поддерживать достаточную скорость хладагента, не вызывая чрезмерного падения давления. Плохой возврат масла при работе в условиях низкой температуры окружающей среды и частичной нагрузке приводит к повреждению компрессоров. Укажите требования к ловушкам нагнетательной линии, перевернутым ловушкам и правильному шагу трубопроводов для защиты компрессора. Правильная конструкция трубопроводов гарантирует, что масло проходит через систему и безопасно возвращается в картер компрессора.
Замена старого агрегата на современный конденсатор приводит к проблемам совместимости, например, к несоответствию устаревших диаметров трубопроводов. Установите протоколы промывки системы, чтобы уменьшить проблемы загрязнения масла при переходе с минерального масла на масло POE. Соблюдайте рекомендации по проверке структурной нагрузки при замене более громоздких медно-алюминиевых блоков на более легкие микроканальные конструкции в устаревших конструкциях крыш. Убедитесь, что существующая структура поддерживает новую конфигурацию оборудования.
Ответ: Промышленные конденсаторы созданы для непрерывной работы в тяжелых условиях. Они имеют более толстый материал змеевика, улучшенную защиту от коррозии и более высокую номинальную емкость. Это позволяет им выдерживать большие тепловые нагрузки и выживать в более суровых условиях по сравнению со стандартными коммерческими устройствами.
A: Рассчитайте THR, сложив чистую холодопроизводительность к теплу, выделяемому двигателем компрессора, и перегреву линии всасывания. Вы должны применять удельные множители тепла в зависимости от того, является ли компрессор открытым, полугерметичным или герметичным.
Ответ: Сопоставьте компоненты, построив кривые производительности компрессора в зависимости от производительности конденсатора при конкретной расчетной температуре окружающей среды. Убедитесь, что конденсатор может отводить необходимое тепло при заданной температуре конденсации, не вызывая дисбаланса давления или обратного потока жидкости.
А: Да. При оснащении соответствующими механизмами управления производительностью, такими как ЕС-двигатели с регулируемой скоростью, ступенчатым вентилятором или регулятором давления с плавающим напором, агрегаты с воздушным охлаждением поддерживают стабильную работу и предотвращают обратный поток жидкости в условиях экстремально низкой температуры окружающей среды.
Ответ: Расстояние между ребрами определяет, насколько легко змеевик засоряется летучим мусором. Более широкое расстояние или меньшее количество ребер на дюйм (FPI) необходимо в пыльных или промышленных средах, чтобы предотвратить быстрое загрязнение, поддерживать правильный поток воздуха и облегчить очистку под высоким давлением.
