Ограничения воздушного потока снижают эффективность охлаждения, прекращая отвод тепла от хладагента в окружающую среду. Когда поток воздуха сталкивается со стеной (из-за структурных препятствий, механических неисправностей или загрязнений окружающей среды), система сталкивается с высоким давлением напора, резким увеличением энергопотребления и потерей охлаждающей способности. Обнаружение и устранение этих узких мест сохраняет скорость теплопередачи на должном уровне и предотвращает выход из строя компрессора.
Отвод тепла обеспечивает любую механическую систему охлаждения. Без достаточного объема воздуха, проходящего через ребра змеевика, термодинамический цикл останавливается. Точное знание причин этих ограничений позволяет техническим специалистам и менеджерам объектов применять непосредственные исправления. Вы узнаете, как выявлять структурные препятствия, диагностировать термодинамические симптомы, такие как рециркуляция горячего воздуха, и использовать проверенные на практике инженерные стратегии, чтобы вернуть эффективность системы на правильный путь. Мы рассмотрим физическую механику движения воздуха, факторы окружающей среды, которые его блокируют, а также диагностические инструменты, необходимые для измерения точного воздействия ограничения воздушного потока на холодильный цикл.

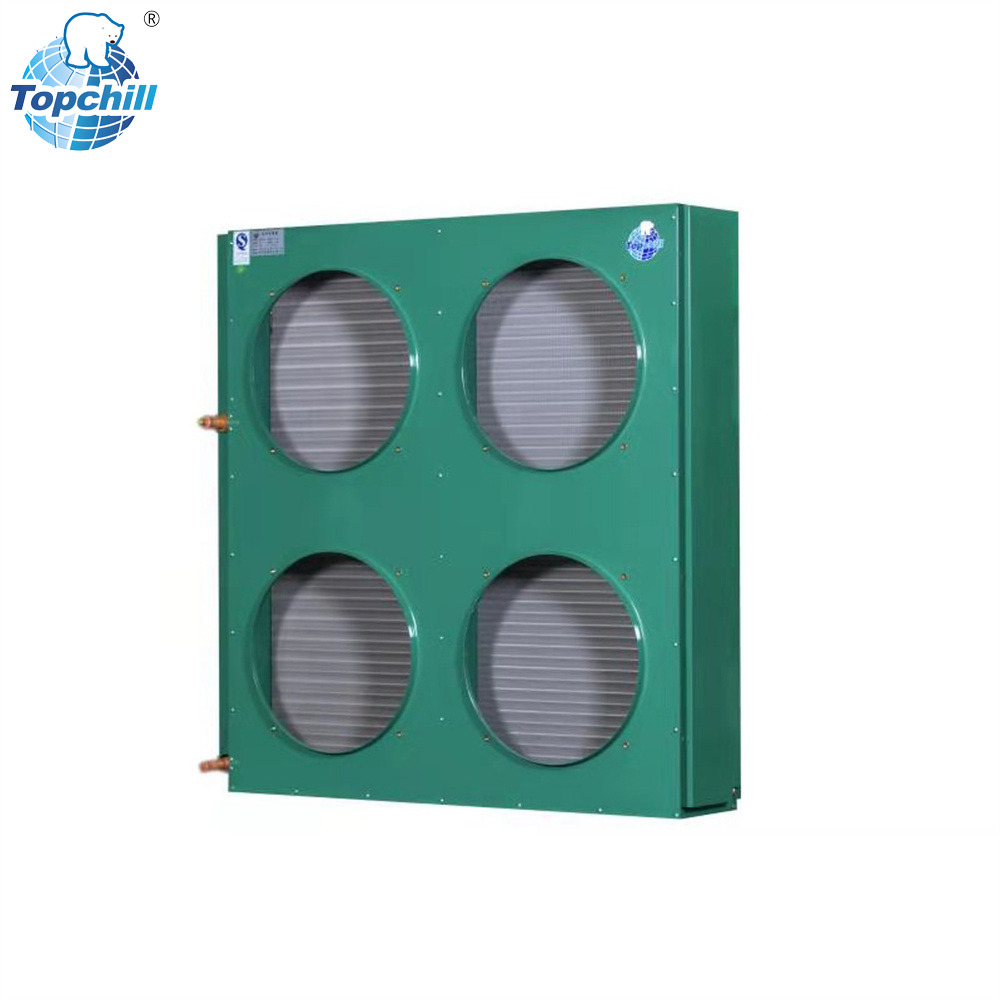

Конденсатор с воздушным охлаждением полностью зависит от постоянной скорости воздуха и массового расхода, передавая тепло от хладагента под высоким давлением в окружающий воздух. Когда горячий нагнетаемый газ поступает в змеевик, вентилятор нагнетает более холодный окружающий воздух через ребристую поверхность. Эта вынужденная конвекция приводит к фазовому переходу хладагента из перегретого пара в переохлажденную жидкость. Любое падение объема воздуха напрямую снижает количество тепла, которое система может отвести. Процесс конденсации замедляется, в результате чего хладагент становится слишком горячим, когда он направляется к дозирующему устройству.
Зависимость между объемом воздуха и теплопередачей до некоторой степени линейна. Если вы сократите поток воздуха вдвое, вы резко уменьшите способность змеевика выделять БТЕ. В полевых условиях это означает, что компрессор работает дольше, работает интенсивнее и выделяет больше внутреннего тепла. Физика подсказывает, что тепло перемещается от более теплого вещества к более холодному. Если воздух, проходящий через змеевик, движется слишком медленно, он поглощает тепло, сам становится горячим и слишком долго остается в контакте со змеевиком, устраняя разницу температур, необходимую для дальнейшей теплопередачи.
Производительность воздуха сводится к тому, что узел вентилятора и змеевика перемещает определенный объем воздуха, преодолевая сопротивление. Падение давления происходит, когда воздух сталкивается с трением, проходя через ребра змеевика, жалюзи или защитные ограждения вентилятора. Высокий перепад давления означает высокое сопротивление, которое снижает общую скорость воздуха. Чтобы преодолеть это сопротивление, двигатель вентилятора работает интенсивнее. Если статическое давление выходит за расчетные пределы вентилятора, поток воздуха резко падает, и змеевик не справляется с тепловой нагрузкой.
Технические специалисты измеряют эту производительность в кубических футах в минуту (CFM) и статическом давлении (дюймах водяного столба). Стандартная лопасть осевого вентилятора предназначена для перемещения большого объема воздуха при относительно низком статическом давлении. Когда мусор или физические препятствия увеличивают это давление, осевой вентилятор теряет контроль над воздухом, вызывая турбулентность и обратный поток. Воздух просто вращается вокруг лопастей вентилятора, а не проходит прямо через змеевик, что делает вентилятор крайне неэффективным.
Небольшие падения статического давления на первый взгляд кажутся безобидными, но они приводят к серьезным эксплуатационным последствиям. Ограниченная катушка заставляет компрессор работать против более высокого давления нагнетания, повышая степень сжатия. Это снижает коэффициент полезного действия системы (COP) и увеличивает потребление электроэнергии. Работа в таких напряженных условиях ускоряет механический износ и сокращает срок службы оборудования на несколько лет.
Рассмотрим электрическое воздействие. Компрессор, потребляющий 15 ампер в нормальных условиях, может потреблять 22 ампер при работе с ограниченной катушкой. Эта дополнительная сила тока напрямую приводит к увеличению счетов за коммунальные услуги и значительному выделению тепла в обмотках двигателя компрессора. За один сезон охлаждения ограничение потока воздуха на 10 % может увеличить эксплуатационные расходы на 15–20 %, одновременно ухудшая смазочные свойства компрессорного масла из-за чрезмерного нагрева.
Ландшафтный дизайн вызывает огромные проблемы с воздушным потоком. Кустарники, высокие сорняки и низко свисающие ветки физически блокируют зоны забора воздуха наружных блоков. Когда растительность плотно прилегает к поверхности змеевика, это нарушает равномерное распределение воздуха, заставляя вентилятор втягивать воздух с меньшей площади поверхности. Соблюдение строгих требований к минимальному зазору — обычно от 18 до 24 дюймов мертвого пространства по периметру — позволяет поддерживать объемный поток воздуха там, где он должен быть.
В коммерческих условиях бригады ландшафтных дизайнеров часто сажают декоративные кусты прямо напротив объектов на уровне земли, чтобы скрыть их от посторонних глаз. По мере взросления этих кустов их корневая система и ветви образуют прочную стену. В конечном итоге устройство втягивает опавшие листья, грязь и влагу, которые гниют алюминиевые ребра и забивают микроканалы. Регулярная обрезка и укладка гравия или бетона по периметру агрегата являются обязательными для обеспечения долгосрочной надежности.
Эстетика постоянно борется с механическими требованиями. Управляющие недвижимостью часто устанавливают декоративные покрытия или экраны для конфиденциальности, чтобы скрыть оборудование, полностью игнорируя потребности в притоке воздуха.
Декоративные крышки перекрывают воздухозаборник, сокращая процент свободной площади, доступной для воздушного потока.
Ограждения конфиденциальности, построенные в нескольких дюймах от устройства, создают жесткий барьер, создающий повышенное статическое давление.
Микросетчатые экраны, предназначенные для блокировки мусора, улавливания тополя, пыли и пыльцы, образуя прочный мат поверх змеевика.
Изготовленные на заказ кирпичные корпуса удерживают тепло и заставляют устройство повторно дышать собственным отработанным воздухом.
Если необходимо ограждение, оно должно быть спроектировано с использованием жалюзийных панелей, обеспечивающих не менее 70% свободной площади. Заборы из массива дерева или плотные решетки могут вывести компрессор из строя за считанные месяцы. Воздуху необходим свободный, прямой путь в змеевик и беспрепятственный выход через верх.
Ограничения пространства определяют, насколько хорошо дышит отряд. Компактный конденсатор с воздушным охлаждением, установленный в жилых домах с нулевым количеством участков или в тесных технических помещениях, терпит неудачу из-за плохого зазора. Когда устройства заталкивают в углы или вплотную к каменным стенам, вентилятору не хватает окружающего воздуха. Соблюдение правил зазора на 360 градусов предотвращает появление зон отрицательного давления и поддерживает работу змеевика в расчетных пределах.
В городских условиях агрегаты часто размещают в узких переулках между зданиями. Эти переулки действуют как аэродинамические трубы или ловушки мертвого воздуха, в зависимости от преобладающих ветров. Если устройство расположено слишком близко к стене, скорость воздуха, поступающего в змеевик, будет неравномерной. Сторона, обращенная к стене, почти не всасывает воздух, а сторона, обращенная наружу, выполняет всю работу. Эта неравномерная загрузка приводит к неравномерной конденсации хладагента, что приводит к неустойчивой работе расширительного клапана в помещении.
Все меняет физическая направленность оборудования по отношению к факторам окружающей среды. Неправильная установка вертикального конденсатора с воздушным охлаждением рядом с преобладающими ветровыми барьерами, массивными выступами или парапетными стенами приводит к образованию мертвых воздушных зон. Если выбрасываемый воздух сталкивается с барьером, это создает турбулентность, которая разрушает восходящий шлейф выхлопных газов, нанося вред способности устройства отводить тепло.
Направление ветра имеет значение. Если агрегат установлен так, что преобладающие зимние ветры дуют прямо в нагнетательный вентилятор, двигателю вентилятора будет трудно поддерживать обороты, и давление напора будет сильно колебаться. Правильное расположение требует анализа ветровых режимов на объекте, конструкций крыш и прилегающих зданий, чтобы гарантировать, что отработанный воздух может выходить в атмосферу, не выталкиваясь обратно в змеевик.
Экологический мусор действует как тепловое одеяло. Грязь, шерсть домашних животных, скошенная трава и минеральные отложения скапливаются глубоко внутри микроканальных или трубчато-ребристых структур. Это загрязнение физически закупоривает воздушные пути и изолирует медные или алюминиевые поверхности, предотвращая передачу тепла в воздушный поток. Даже тонкий слой грязи снижает эффективный коэффициент теплопередачи змеевика.
Семена тополя особенно разрушительны. Они парят в воздухе и прилипают к слегка влажной, теплой поверхности катушки, сплетаясь в плотное, похожее на войлок одеяло. Как только это одеяло образуется, статическое давление резко возрастает. Вентилятор продолжает вращаться, но воздух через ребра не проходит. Единственное решение — это физически снять коврик и химически вымыть оставшийся мусор из пакета плавников.
Ограничения воздушного потока не только внешние; Внутренний механический износ быстро снижает скорость воздуха.
Подшипники двигателя вентилятора изнашиваются, что приводит к падению оборотов в минуту и снижению общего объема кубических футов в минуту (CFM).
Установка сменной лопасти вентилятора с неправильным шагом полностью меняет профиль воздушного потока.
Из-за слабых рабочих конденсаторов двигатель вентилятора работает медленно, перегревается и в конечном итоге выходит из строя из-за тепловой перегрузки.
Проскальзывание ремней в коммерческих вентиляторах с ременным приводом приводит к неустойчивому и слабому вращению вентилятора.
Отсутствие кожухов вентилятора или сломанные перегородки позволяют воздуху полностью обходить змеевик.
Технические специалисты должны проверять силу тока и частоту вращения двигателя вентилятора во время каждого визита по техническому обслуживанию. Двигатель, потребляющий большие токи, скорее всего, вышел из строя или борется с высоким статическим давлением. Замена лопасти вентилятора требует точного соответствия диаметру, шагу и расположению ступицы оригинальной лопасти. Лопасть, расположенная слишком высоко или слишком низко в кожухе, не будет перемещать правильный объем воздуха, независимо от частоты вращения двигателя.
В специализированных коммерческих установках путь воздуха проходит через воздуховоды. Противопожарные и регулирующие заслонки внутри этих воздуховодов ограничивают поток воздуха, если они не открываются полностью или застревают. Кроме того, гибкие воздуховоды, соединенные с удаленным холодильным конденсатором, со временем прогибаются. Вода, скапливающаяся внутри этих провисающих гибких воздуховодов, создает серьезные физические блокировки, перекрывая подачу воздуха и создавая давление через крышу.
Жесткие воздуховоды всегда предпочтительнее для подачи воздуха к удаленным блокам и от них. Если необходимо использовать гибкий воздуховод, его необходимо туго натягивать и поддерживать через каждые несколько футов широкими седлами, чтобы предотвратить провисание. Любые резкие изгибы или перегибы в воздуховодах создадут огромное статическое давление в системе, что потребует более крупного и мощного двигателя вентилятора для преодоления сопротивления.
Рециркуляция горячего воздуха происходит, когда горячий нагнетаемый воздух, выходящий из верхней части агрегата, всасывается обратно во впускные жалюзи. Это короткое замыкание сильно проявляется в ограниченном пространстве, при низких навесах или когда несколько устройств расположены слишком близко друг к другу. HAR искусственно повышает температуру входящего воздуха по сухому термометру. Поскольку окружающий воздух уже горячий, разница температур между воздухом и хладагентом уменьшается, что снижает эффективность теплообмена.
Представьте себе устройство, предназначенное для работы при температуре окружающего воздуха 95 градусов. Если возникает HAR, температура воздуха, поступающего в змеевик, может составлять 115 градусов. Теперь система пытается отвести тепло в воздух, температура которого уже превышает температуру конденсации хладагента. Компрессор будет работать непрерывно, давление напора приведет к срабатыванию предохранительного выключателя высокого давления, и здание полностью потеряет охлаждение. Для устранения HAR часто требуется установка вытяжных зонтов или физическое перемещение оборудования.
Блокирование воздушного потока вызывает немедленное резкое повышение давления в голове. Поскольку тепло не может уйти, хладагент дольше остается в состоянии пара под высоким давлением. Это вызывает общие дебаты по поводу переохлаждения. Когда воздушный поток ограничен, показания переохлаждения фактически увеличиваются. Это происходит потому, что давление напора повышается намного быстрее, чем может нормализоваться температура жидкостной линии, что приводит к более высокому расчетному значению переохлаждения, даже если система выходит из строя.
Технические специалисты часто ошибочно диагностируют такое сильное переохлаждение как перезарядку. Они восстанавливают хладагент, чтобы снизить переохлаждение, что приводит к истощению змеевика испарителя и падению давления всасывания. Настоящая проблема никогда не заключалась в заряде; это было отсутствие воздушного потока через наружный змеевик. Всегда проверяйте поток воздуха и чистоту змеевика перед подключением манометров или регулировкой заправки хладагента.
Работа с ограниченным потоком воздуха вынуждает компрессор подвергаться экстремальным температурным нагрузкам. Высокие температуры нагнетания приводят к перегреву холодильного масла, что приводит к образованию кислоты и накоплению шлама. Эта тепловая перегрузка в конечном итоге сгорает обмотки статора компрессора, вызывая короткое замыкание на землю. Кроме того, неспособность конденсировать хладагент должным образом приводит к истощению змеевика испарителя, что приводит к значительному падению явной и скрытой холодопроизводительности в помещении.
Компрессор использует холодный всасываемый газ, возвращающийся из испарителя, для охлаждения внутренних обмоток двигателя. Когда наружный змеевик засорен, жидкий хладагент, поступающий в дозирующее устройство, слишком горячий. Он слишком быстро испаряется в испарителе, оказывая очень слабый охлаждающий эффект. Поэтому всасываемый газ, возвращающийся в компрессор, слишком теплый, чтобы охладить двигатель, что приводит к быстрому и катастрофическому выходу из строя механики компрессора.
Первым шагом в обнаружении проблем с воздушным потоком является тщательный визуальный осмотр. Техникам необходимо искать сплющенные ребра, вызванные повреждением градом, агрессивной мойкой под давлением или физическим воздействием. Если просветить фонариком поверхность катушки, обнажятся глубоко сидящие засоры, такие как спутанная пыльца или шерсть домашних животных, которые скрываются от быстрого взгляда.
Посмотрите на землю вокруг устройства. Если имеется большое скопление ворса, скошенной травы или листьев, этот мусор, скорее всего, также находится внутри змеевика. Осмотрите лопасть вентилятора на наличие трещин или отсутствия балансировочных грузов. Вибрация двигателя вентилятора указывает на дисбаланс лопастей, что снижает частоту вращения и поток воздуха. Проверьте кожух вентилятора на правильность выравнивания; лезвие должно располагаться точно там, где указано производителем, чтобы максимизировать приток воздуха.
Манометры холодильного оборудования служат термодинамическим доказательством ограничения воздушного потока. Классический симптом — аномально высокое давление напора в сочетании с повышенной температурой в жидкостной линии. Точно измеряя фактическое переохлаждение и перегрев, технические специалисты изолируют проблемы воздушного потока от других механических проблем, таких как перегрузка системы или срабатывание термостатического расширительного клапана (TXV).
Если давление напора высокое, переохлаждение сильное, а перегрев нормальный или слегка высокий, у вас проблема с воздушным потоком на стороне высокого давления. Подключите датчики температуры к линии жидкости и линии всасывания. Используйте цифровые датчики, чтобы получить точные температуры насыщения. Данные ясно покажут, что хладагент не отводит тепло, что указывает непосредственно на загрязненный змеевик, неисправный двигатель вентилятора или физическую блокировку.
Измерение разницы температур (TD) на змеевике дает четкую картину отвода тепла. В змеевике с ограниченным доступом обычно наблюдается аномально высокий температурный разрыв, поскольку крошечный объем воздуха, проходящего через ребра, поглощает слишком много тепла. Технические специалисты также используют анемометры для измерения фактической скорости воздуха (CFM), выдувающего верхнюю часть кожуха вентилятора, сравнивая эти цифры с базовыми спецификациями производителя.
Метод диагностики | Симптом ограничения | Значение поля |
|---|---|---|
Визуальный осмотр | Сплющенные плавники, сильное грязевое покрытие. | Физическая блокировка, предотвращающая попадание воздуха |
Показания манометра | Высокое напор, сильное переохлаждение | Неспособность эффективно отводить тепло. |
Дельта температуры (TD) | Аномально высокая температура разделения | Низкий объем воздуха, поглощающий слишком много тепла |
Тест анемометра | Низкий CFM на выпускном кожухе | Вентилятор работает недостаточно эффективно или сильное статическое сопротивление. |
Тест на потребление усилителя | Высокий ток компрессора, низкий ток вентилятора | Компрессор нагружен, вентилятор не двигает воздушную массу. |
Возврат воздушного потока требует строгих правил ухода. Процедуры химической промывки змеевиков требуют тщательного выбора; Щелочные очистители лучше всего справляются с обычным жиром и грязью, а кислотные очистители справляются с сильным окислением. Технические специалисты должны использовать соответствующие инструменты для расчесывания плавников, чтобы выпрямить изогнутые алюминиевые ребра, открывая оригинальные геометрические пути, необходимые для обеспечения полной скорости воздуха.
При стирке катушки всегда мойте ее изнутри. Проталкивание воды снаружи просто загоняет грязь глубже в пакет плавников. Снимите верхнюю часть устройства, отведите двигатель вентилятора в сторону и с помощью струи воды низкого давления вымойте мусор обратно в том же направлении, в котором он попал. Нанесите химический очиститель, дайте ему подействовать в течение рекомендованного производителем времени и тщательно промойте, пока вода не станет полностью прозрачной.
Выбор правильной архитектуры оборудования предотвращает проблемы с воздушным потоком еще до их возникновения. При выборе устройства с вертикальной вытяжкой горячий вытяжной воздух направляется вверх, в сторону от проходов и прилегающих стен. Использование удаленной конфигурации позволяет инженерам перенести процесс отвода тепла на крышу или открытую площадку с сильным потоком окружающего воздуха. В условиях ограниченного пространства установка компактного устройства с высокостатическими вентиляторами гарантирует, что система сможет работать в стесненных архитектурных условиях.
Инженеры должны рассчитать общую теплоту отвода (THR) для системы и выбрать теплообменник, способный выдержать эту нагрузку при определенной расчетной температуре окружающей среды в данном месте. Небольшое увеличение размера змеевика может обеспечить защиту от будущего загрязнения, но требует тщательного управления заправкой хладагента и контролем давления напора в условиях низкой температуры окружающей среды.
Архитектурные ограждения должны соблюдать термодинамику. При строительстве защитных жалюзи, ветрозащитных перегородок или защитных ограждений подрядчики должны рассчитать процент свободной площади, чтобы гарантировать, что она соответствует или превосходит требования производителя к воздушному потоку. Правильный угол наклона жалюзи и широкое расстояние предотвращают создание зон высокого статического давления, позволяя конденсатору дышать без ограничений.
Если для предотвращения кражи или вандализма требуется защитная клетка, используйте толстую проволочную сетку с большими отверстиями, а не просечно-вытяжную сетку. Расширенный металл действует как терка для сыра, разрезая воздух и создавая огромную турбулентность. Целью является защита оборудования без изменения аэродинамического профиля воздуха, поступающего в змеевик.
Обеспечьте строгую зону просвета шириной не менее 24 дюймов вокруг всех наружных блоков, чтобы гарантировать беспрепятственный приток воздуха.
Запланируйте регулярные визуальные проверки и химическую очистку, чтобы вымыть глубоко сидящий мусор до того, как он поднимет статическое давление.
Оцените все архитектурные экраны, ограждения или декоративные покрытия на предмет достаточного притока воздуха в свободное пространство и удалите их, если они вызывают рециркуляцию горячего воздуха.
Измеряйте температурные перепады и потребляемый ток двигателя вентилятора во время каждого обращения в сервисную службу, чтобы заранее обнаружить механические ограничения воздушного потока.
Ответ: Кусты и растительность необходимо сажать на расстоянии не менее 18–24 дюймов от наружных панелей. Этот зазор гарантирует, что вентилятор может всасывать достаточно окружающего воздуха, не создавая зон отрицательного давления и не втягивая листья в ребра змеевика.
Ответ: Грязная катушка действует как изолятор и ограничивает поток воздуха, заставляя компрессор работать усерднее, чтобы отводить тепло. Это увеличивает давление нагнетания и степень сжатия, что напрямую приводит к тому, что система потребляет больше электрического тока.
О: Крайне не рекомендуется использовать мойку высокого давления. Сильное давление воды легко сгибает и сплющивает тонкие алюминиевые ребра, что постоянно ограничивает поток воздуха и разрушает возможности теплопередачи змеевика.
A: Рециркуляция горячего воздуха происходит, когда нагретый отработанный воздух из верхней части агрегата втягивается обратно в боковые впускные жалюзи. Это повышает температуру входящего воздуха, резко снижая охлаждающую способность системы.
Ответ: Когда поток воздуха заблокирован, тепло не может уйти, что приводит к быстрому повышению давления на головке. Поскольку давление растет намного быстрее, чем может регулироваться температура жидкостной линии, расчетное значение переохлаждения искусственно увеличивается.
Ответ: Большинство декоративных крышек небезопасны при эксплуатации, поскольку существенно уменьшают свободную площадь для забора воздуха. Они создают высокое статическое давление и часто приводят к перегреву компрессора и его преждевременному выходу из строя.
