Физическое размещение испарителя определяет термодинамическую эффективность всей системы. Номинальная мощность ничего не значит, если устройство находится в мертвой зоне. Неправильные места установки в промышленных условиях приводят к коротким циклам работы, замерзанию змеевика, неравномерным температурным градиентам и ускоренному механическому износу. Менеджеры объектов и специалисты по монтажу часто недооценивают, как пространственные ограничения и локализованные тепловые нагрузки нарушают спроектированные схемы воздушного потока. Если вы устанавливаете агрегат, не составляя карту тепловой динамики помещения, вы рискуете вывести компрессор из строя из-за постоянного короткого цикла работы и обратного потока жидкости. В этом руководстве представлена техническая основа для определения оптимального размещения на основе динамики воздушного потока, структурных ограничений и требований конкретного применения. Вы узнаете, как правильно расположить агрегаты для общего охлаждения цеха, строгого контроля температуры и условий с высокой влажностью. Мы концентрируемся на практическом исполнении в полевых условиях, минуя теоретические модели, чтобы предоставить вам практические параметры установки.
Избегайте дверных проемов. Никогда не устанавливайте устройство непосредственно над дверями с интенсивным движением или рядом с ними, чтобы предотвратить проникновение влаги из окружающей среды и последующее обледенение змеевика.

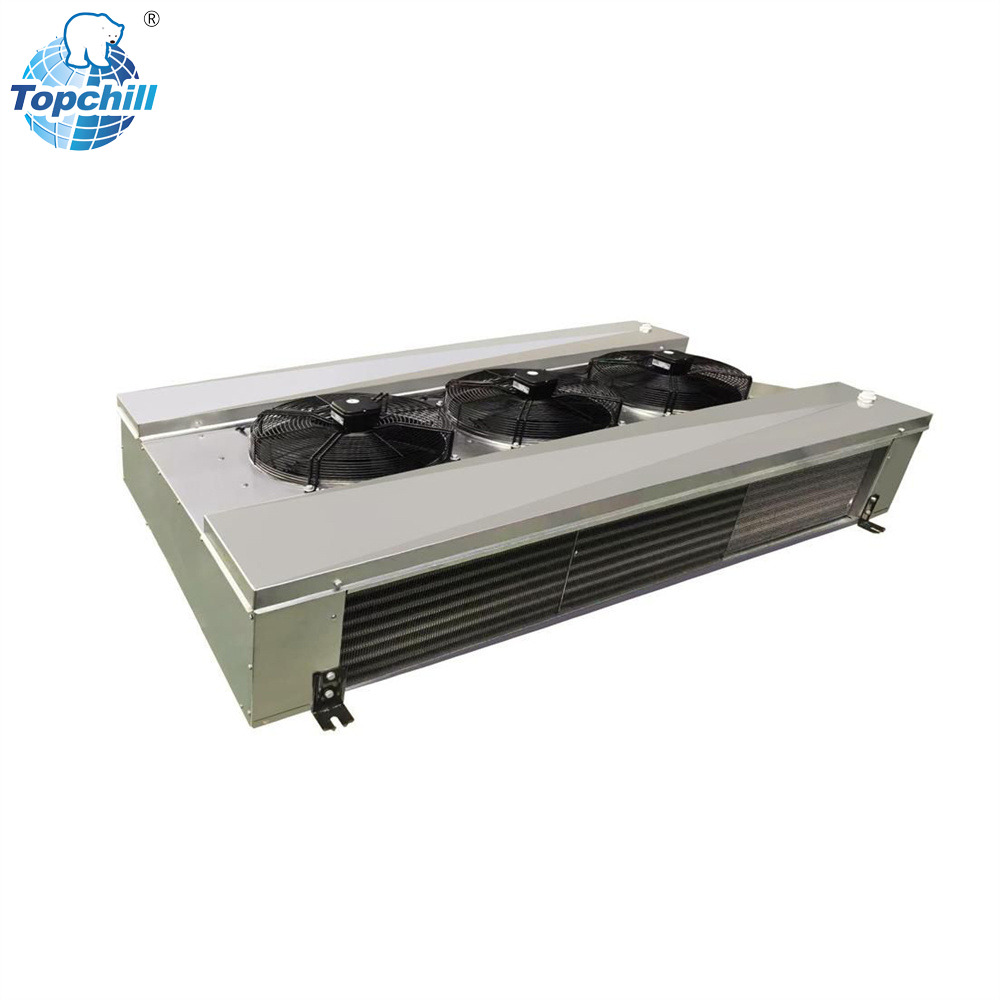

Отдавайте приоритет выбросу воздуха. Испаритель с боковым выпуском должен быть расположен так, чтобы использовать максимальное расстояние выброса воздуха без прямых препятствий со стороны машин или балок конструкции.
Обеспечьте доступ для обслуживания: место размещения должно предусматривать безопасный доступ в соответствии с требованиями OSHA для регулярной очистки змеевика, замены двигателя и проверки дренажа.
Сопоставьте применение с местоположением. Стратегии размещения должны меняться в зависимости от окружающей среды, особенно когда речь идет об воздухоохладителе пищевой промышленности по сравнению со стандартным воздухоохладителем цеха.
Основное назначение змеевика испарителя – теплообмен. Он поглощает явное и скрытое тепло из окружающего пространства, передавая его циркулирующему хладагенту. Размещение напрямую влияет на эту основную функцию. Если агрегат установлен в узком углу, он не сможет всасывать достаточное количество рециркулирующего воздуха. Это приводит к истощению змеевика, падению давления всасывания и серьезно ограничивает способность теплопередачи. Когда давление всасывания падает слишком низко, термостатический расширительный клапан срабатывает, и жидкий хладагент может хлынуть обратно в компрессор, что приведет к катастрофическому механическому отказу. Равномерное распределение температуры по цеху требует стратегического позиционирования. Устройство должно направлять кондиционированный воздух на максимально возможную площадь пола, прежде чем скорость воздуха упадет ниже уровня терминала.
Размещение также определяет способность подразделения поддерживать спроектированную Дельту-Т. Дельта-Т представляет собой разницу температур между возвратным воздухом, поступающим в змеевик, и приточным воздухом, выходящим из него. Правильно расположенный агрегат втягивает самый теплый воздух из помещения и выбрасывает его без немедленных ограничений. Если приточный воздух отскакивает от ближайшей стены и возвращается обратно в возвратный воздух, устройство фиксирует ложное падение температуры. Термостат срабатывает преждевременно, оставляя остальную часть мастерской горячей. Для поддержания постоянного значения Delta-T требуется беспрепятственный путь воздушного потока.
Чтобы проверить базовый потенциал производительности перед установкой, выполните следующие действия:
Измерьте общее расстояние от предполагаемой выпускной поверхности до ближайшего твердого препятствия.
Рассчитайте общую площадь первичной зоны охлаждения, чтобы убедиться, что покрывало покрывает занимаемую площадь.
Определите все вторичные источники тепла в радиусе 20 футов от предполагаемого водозабора.
Убедитесь, что конструктивная несущая способность балок стены или потолка выдержит рабочий вес.
Правильное размещение сокращает время работы компрессора. Когда испаритель работает в оптимальном месте, он быстрее достигает заданной температуры. Более короткое время работы напрямую снижает потребление энергии и уменьшает механический износ компрессора. И наоборот, неправильное размещение вынуждает систему работать непрерывно, чтобы преодолеть локальные горячие точки. Такая постоянная работа приводит к ухудшению работы контакторов, нагрузке на двигатели вентиляторов и ускорению разрушения компрессорного масла из-за устойчиво высоких рабочих температур.
Решения о местоположении служат основным фактором минимизации затрат на долгосрочное обслуживание. Устройства, установленные в сильно загрязненных зонах, например, непосредственно над сварочными станциями или шлифовальными кругами, заглатывают тяжелые твердые частицы. Это загрязняет ребра змеевика, изолирует медные трубки и снижает эффективность теплопередачи. Возникает необходимость в частых химических чистках, что приводит к увеличению затрат на рабочую силу и времени простоев. Размещение устройства за пределами зон прямого загрязнения сохраняет целостность змеевика и продлевает срок службы оборудования.
Сценарий размещения | Влияние давления всасывания | Износ компрессора | Частота разморозки |
|---|---|---|---|
Оптимально (беспрепятственный бросок, вдали от дверей) | Стабильный, соответствует проектным параметрам | Нормальная езда на велосипеде, увеличенный срок службы | Стандартные циклы по таймеру или по требованию |
Ограниченный возврат воздуха (слишком близко к стене) | Падение ниже расчетного уровня, риск замерзания | Высокий риск обратного потока жидкости | Требуются частые и длительные разморозки. |
Непосредственно над погрузочной платформой | Пики из-за массивной скрытой нагрузки | Непрерывная работа, высокое давление напора | Постоянное обледенение, перегруженные обогреватели. |
Сплошная балка, обращенная к выпуску | Неустойчивая работа из-за короткого цикла | Быстрое включение/выключение, сгоревшие контакторы | Нерегулярный, часто не очищает лед. |
Теплый влажный воздух поступает в цех каждый раз, когда открывается дверь погрузочной платформы. Окружающий воздух несет в себе огромную скрытую тепловую нагрузку. Если установка расположена слишком близко к входу, вентилятор протягивает этот некондиционный воздух прямо через ребра морозильного змеевика. Влага мгновенно конденсируется и замерзает. Накопление льда блокирует воздушный поток, изолирует змеевик и заставляет систему использовать длительные и неэффективные циклы разморозки. Сильное обледенение может физически раздавить алюминиевые ребра или разорвать медные трубки, что приведет к полному отказу системы и дорогостоящим утечкам хладагента.
Отраслевые стандарты диктуют строгие правила расстояния между входами. Расположите устройство на расстоянии, равном высоте катушки, от двери. В идеале устройство должно нагнетать воздух в сторону двери, а не вытягивать воздух из нее. Проталкивание кондиционированного воздуха к отверстию создает небольшой тепловой барьер, тогда как вытягивание воздуха действует как вакуум для влажности окружающей среды. Если пространственные ограничения вынуждают устанавливать систему рядом с дверью, необходимо установить прочные ленточные завесы или высокоскоростные воздушные завесы, чтобы уменьшить приток влаги.
Испаритель с боковой разгрузкой требует строгого соблюдения минимальных зон зазора. Задняя часть агрегата должна оставаться свободной, чтобы обеспечить беспрепятственный впуск возвратного воздуха. Отсутствие питания на стороне возвратного воздуха увеличивает статическое давление, снижает кубические футы в минуту и приводит к замерзанию змеевика. Общее правило требует, чтобы задний зазор был как минимум в 1,5–2 раза больше диаметра лопастей вентилятора. Например, для устройства с 24-дюймовыми вентиляторами требуется пространство сзади минимум от 36 до 48 дюймов. Никогда не устанавливайте агрегат впритык к стене, если он специально не предназначен для модели с фронтальным всасыванием.
Вы должны рассчитать необходимый беспрепятственный путь для приточного воздуха на основе характеристик вентилятора в куб.футах в минуту и его направленности. Расстояние выброса показывает, как далеко проходит воздух, прежде чем его скорость упадет до конечного минимума, обычно 50 футов в минуту. Препятствия в этой зоне выброса нарушают структуру воздушного потока. Конструктивные балки, мостовые краны или высокие машины вызывают отклонение воздуха, создавая мертвые зоны и короткие циклические петли. Прежде чем окончательно определиться с местом установки, просмотрите диаграммы производительности и сопоставьте траекторию воздушного потока со структурными чертежами мастерской.
Давление в здании сильно влияет на локальную динамику воздушного потока. Установка змеевика на положительной или отрицательной стороне системы воздушного потока требует тщательного анализа. Если цех работает под отрицательным давлением из-за тяжелых вытяжных вентиляторов, окружающий воздух постоянно проникает в ограждающие конструкции здания через каждую щель и щель. Агрегаты, расположенные вблизи этих точек проникновения, будут бороться с чрезмерными скрытыми нагрузками и постоянной конденсацией. И наоборот, среда с положительным давлением помогает выталкивать кондиционированный воздух наружу, но также может вытеснять холодный воздух из здания, если двери остаются открытыми.
Вытяжные вентиляторы цеха и блоки приточного воздуха определяют локализованное давление вокруг охлаждающего оборудования. Если мощный вытяжной вентилятор установлен прямо напротив приточного выпускного отверстия, он будет вытягивать кондиционированный воздух прямо из здания, прежде чем он охладит помещение. Вы должны составить карту существующих схем искусственной вентиляции легких. Расположите охлаждающие устройства так, чтобы они работали в тандеме с системами подпитки воздуха, обеспечивая циркуляцию кондиционированного воздуха через зоны присутствия людей, прежде чем он достигнет вытяжных воздухозаборников.
Общие производственные условия представляют собой сложные термические проблемы. Тяжелое оборудование, такое как станки с ЧПУ, машины для литья под давлением и сварочные станции, создают интенсивные локальные тепловые нагрузки. Стандартный воздухоохладитель мастерской должен быть расположен так, чтобы смягчать эти конкретные зоны, не нарушая при этом общую температуру пола. Не направляйте разряд непосредственно на теплогенерирующее оборудование. Станки с ЧПУ производят масляный туман; если охладитель втягивает этот туман в обратку, масло покрывает ребра, улавливает переносимую по воздуху пыль и полностью изолирует змеевик, разрушая теплообмен.
Стратегическое расположение обеспечивает точечное охлаждение персонала без создания мешающих сквозняков. Высокоскоростной воздух, дующий прямо на рабочих, вызывает дискомфорт и снижает производительность. Устанавливайте агрегаты достаточно высоко, чтобы холодный воздух смешивался с окружающим воздухом перед тем, как опуститься в зону присутствия людей. Используйте регулируемые жалюзи, чтобы направлять поток воздуха параллельно рабочим местам, а не перпендикулярно им. Это создает комфортную окружающую среду и эффективно нейтрализует ощутимое тепло, исходящее от оборудования.
Предприятия по производству продуктов питания работают в соответствии со строгими нормативными требованиями таких агентств, как FDA и USDA. Возможность очистки и предотвращение перекрестного загрязнения диктуют необходимость размещения. Воздухоохладитель пищевого производства должен быть установлен в местах, обеспечивающих полный доступ для промывки химическими веществами под высоким давлением. Устройство нельзя разместить в узких углах потолка, где санитарные бригады не смогут добраться до заднего корпуса или сливного поддона. Корпуса NEMA 4X, ребра с эпоксидным покрытием и наклонные дренажные поддоны из нержавеющей стали являются обязательными, но их эффективность полностью зависит от доступного размещения.
Размещение должно строго избегать зон непосредственно над открытыми линиями продукции. Конденсат образуется на внешнем корпусе или неизолированных трубопроводах в периоды высоких нагрузок. Если устройство находится над конвейерной лентой, капли конденсата создают серьезный риск биологического загрязнения. В холодильных камерах цеха размещайте устройство таким образом, чтобы поддерживать равномерную температуру, не допуская замерзания продукта рядом с выпускным отверстием. Убедитесь, что бросок достигает задней стены холодильной камеры, создавая круговой рисунок воздушного потока, который окутывает хранящиеся товары, не обдувая их напрямую.
Среды, требующие быстрого снижения температуры, требуют агрессивной тактики размещения. Литейные, стекольные заводы или предприятия тяжелой штамповки испытывают внезапные, массивные всплески ощутимого тепла. Одиночный агрегат не может справиться с такими ударными нагрузками. Вам необходимо объединить несколько устройств для создания синхронизированной схемы воздушного потока. В установках воздушного охлаждения с быстрым охлаждением часто используется циркулярная или перекрестная конфигурация для быстрого отвода тепла из критической зоны.
Размещайте несколько блоков в шахматном порядке, чтобы предотвратить встречные потоки воздуха. Если два устройства обращены друг к другу прямо, их воздушные потоки сталкиваются, снижая скорость и создавая застойную зону высокого давления в центре помещения. Вместо этого расположите их по схеме гоночной трассы, где выпуск одного агрегата попадает во впускной путь другого. Это увеличивает скорость циркуляции воздуха, максимизирует конвективную теплопередачу и значительно сокращает время понижения температуры во время пиковой жары.
Конструктивные требования диктуют выбор между настенным и потолочным подвесом. Для настенных агрегатов требуются прочные конструкционные кронштейны, прикрепленные непосредственно к несущим колоннам или армированной каменной кладке. Стандартные стойки из гипсокартона или легкие стальные стойки не могут выдержать динамический вес вибрирующего блока, наполненного хладагентом и водой. Подвеска потолка опирается на резьбовые стержни, прикрепленные к фермам крыши или тяжелым пролетам без стоек. Оба метода требуют виброизоляции, такой как неопреновые прокладки или пружинные изоляторы, чтобы предотвратить передачу гармонического резонанса в конструкцию здания и вызвать усталость металла.
Высота существенно влияет на распределение воздуха. Установка агрегата слишком высоко возле настила крыши может привести к серьезному расслоению воздуха. Холодному приточному воздуху может не хватать скорости, чтобы проталкивать поднимающийся горячий воздух, в результате чего уровень пола остается некондиционированным и тратится энергия на охлаждение потолка. И наоборот, установка устройства слишком низко вызывает жалобы персонала на сквозняки и подвергает оборудование риску повреждения вилочным погрузчиком. Оптимальная высота обычно составляет от 10 до 15 футов над чистым полом, в зависимости от мощности вентилятора и общей высоты потолка.
Механические ограничения часто диктуют предпочтение ориентации потока. Левосторонний или правосторонний поток относится к расположению соединений трубопровода хладагента и панели доступа к электрооборудованию, если смотреть на выпуск воздуха. При новом строительстве вы указываете ориентацию, соответствующую наиболее простому маршруту трубопровода. В сценариях модернизации существующая инфраструктура требует принятия решения. Замена традиционного пластинчатого змеевика на блок с боковой разгрузкой требует согласования ориентации с существующими медными трубопроводами, чтобы избежать дорогостоящего и сложного изменения маршрута труб.
Ориентация влияет на внутреннее распределение хладагента. Распределительные трубки и термостатический расширительный клапан (TXV) должны располагаться в правильной физической ориентации, чтобы обеспечить равномерную подачу жидкости во все контуры змеевика. Установка левого агрегата в правостороннюю систему трубопроводов часто приводит к неудобным изгибам труб, застреванию масла и ограничению потока. Гравитация борется с жидким хладагентом, если патрубок распределителя ориентирован неправильно, истощая верхние контуры и замораживая нижние. Перед заказом всегда уточняйте требования к ориентации у производителя.
Оптимальное размещение воздушного потока часто противоречит практическим ограничениям использования медных трубопроводов и систем отвода конденсата. Вы можете найти идеальное аэродинамическое место в центре мастерской, но прокладка всасывающей линии обратно к компрессору может потребовать превышения максимально допустимой эквивалентной длины трубы. Длинные участки трубопроводов вызывают неприемлемые падения давления, снижая производительность системы и препятствуя правильному возврату масла в компрессор, что приводит к заклиниванию подшипников.
Обеспечьте правильную ориентацию труб во время установки. Правильно расположите всасывающие линии большего диаметра и жидкостные линии меньшего диаметра в соответствии со спецификациями производителя. Установите соответствующие P-образные сифоны на линии всасывания, если агрегат расположен под конденсатором, чтобы гарантировать возврат масла вверх по вертикальному стояку. Отвод конденсата требует строгого внимания. Вы должны поддерживать правильный уклон не менее 1/4 дюйма на фут для гравитационного дренажа. Если оптимальное размещение препятствует самотечному дренажу, необходимо установить мощный конденсатный насос, который создает дополнительную точку механического отказа, требующую регулярных испытаний.
Короткий цикл снижает эффективность и срок службы оборудования. Это происходит, когда приточный воздух отскакивает от близлежащих стен, тяжелой техники или сложенного инвентаря и возвращается обратно в возвратный воздухозаборник. Термостат регистрирует холодный воздух и отключает компрессор только для того, чтобы снова включить его через несколько минут, поскольку окружающее тепло быстро проникает в локализованную холодную зону. Такая быстрая смена циклов не позволяет системе отводить скрытое тепло, в результате чего в мастерской становится холодно, но неприятно влажно, а контакторы компрессора перегорают.
Для смягчения последствий необходимо строгое соблюдение зон очистки. Если структурные препятствия неизбежны, используйте направленные воздушные дефлекторы, чтобы направить приточный воздух от препятствия. Регулировка скорости вращения вентилятора также может помочь. Снижение скорости вентилятора уменьшает дальность выброса, предотвращая попадание воздуха в противоположную стену и его отскок назад. Однако снижение скорости вращения вентилятора также снижает общее количество кубических футов в минуту, поэтому вам необходимо пересчитать коэффициент явного тепла, чтобы убедиться, что устройство по-прежнему соответствует охлаждающей нагрузке помещения.
Пренебрежение техническим обслуживанием снижает охлаждающую способность. Устройства, установленные в труднодоступных местах, редко получают надлежащее обслуживание. Если агрегат расположен над активными крановыми рельсами, высоковольтным оборудованием или хрупкими производственными линиями, бригады технического обслуживания пропустят рутинную очистку змеевиков и замену фильтров. Змеевик забьется грязью, дренажный поддон переполнится, а двигатели сгорят из-за чрезмерного нагрева, вызванного ограниченным потоком воздуха.

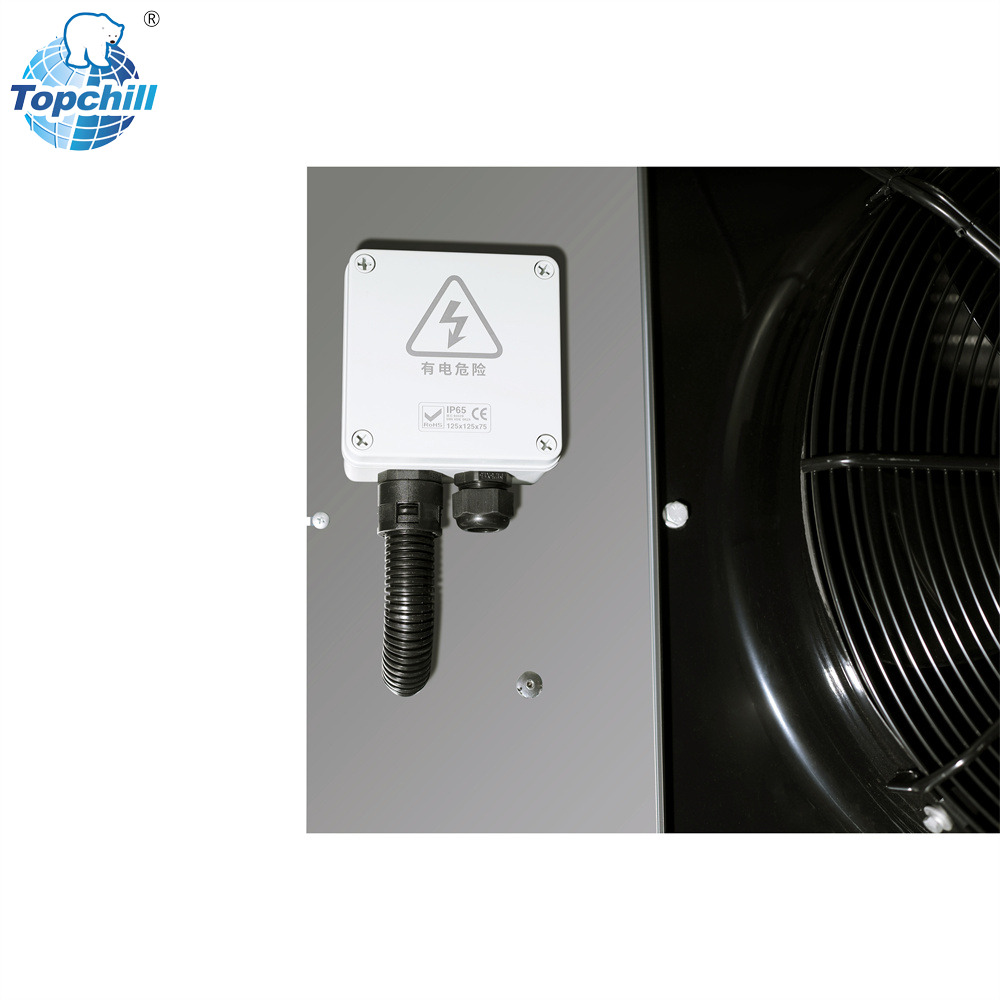

Укажите необходимые разрешения для обслуживания на этапе проектирования. Техникам необходим зазор не менее 36 дюймов со стороны панели доступа для безопасного снятия панелей, регулировки TXV и устранения неисправностей электрических компонентов. Им нужно достаточно места, чтобы снять и заменить двигатели вентиляторов, не снимая весь блок с креплений. Убедитесь, что место позволяет безопасно развернуть ножничные подъемники или строительные леса. Если для доступа к установке требуется постоянный переход, учтите этот собственный вес при расчете нагрузки на конструкцию.
В цехах с высокой влажностью существует серьезный риск образования конденсата. Вторичный конденсат образуется на внешнем корпусе агрегата или на прилегающих неизолированных воздуховодах. Эта влага капает на пол, создавая опасность скольжения, или на оборудование, вызывая ржавчину и короткое замыкание. Риск значительно возрастает, если агрегат работает с очень низкой температурой всасывания для максимального отвода скрытого тепла.
Правильная изоляция обязательна. Нанесите изоляцию из эластомерного пенопласта с закрытыми порами с минимальной толщиной стенок 3/4 дюйма на все всасывающие линии. Загерметизируйте каждый продольный шов и стыковое соединение специальным контактным клеем, чтобы предотвратить проникновение пара. Установите вторичные дренажные поддоны под всем устройством, особенно если оно расположено над чувствительным оборудованием. Оборудуйте дополнительный поддон поплавковым выключателем, отключающим цикл охлаждения в случае скопления воды и предотвращающим катастрофические переливы.
Ошибка размещения | Оперативные последствия | Стратегия смягчения последствий |
|---|---|---|
Устанавливается непосредственно над дверями погрузочной платформы. | Быстрое обледенение змеевика, чрезмерные циклы оттаивания, высокая скрытая нагрузка | Переместите устройство от двери как минимум на высоту катушки; установить воздушные завесы. |
Недостаточный зазор между задней стенкой | Недостаток возвратного воздуха, высокое статическое давление, замерзший змеевик. | Зазор сзади должен составлять от 1,5 до 2 диаметров лопастей вентилятора. |
Разгрузка в сторону несущей балки | Сильная короткая цикличность, локализованные мертвые зоны, ложные показания термостата. | Установите направляющие жалюзи или переместите блок, чтобы обеспечить беспрепятственный путь выброса. |
Устанавливается над чувствительным оборудованием. | Повреждения от капель конденсата, невозможность доступа для обслуживания | Переместитесь в проход; установите вторичные дренажные поддоны с поплавковыми выключателями. |
Противостоящие отряды лицом друг к другу | Столкновение воздушных потоков, застойные зоны высокого давления, плохой отвод тепла. | Размещайте блоки в шахматном порядке, чтобы создать круговую или гоночную схему воздушного потока. |
Перед выбором места установки проведите расчет локализованной тепловой нагрузки, чтобы определить конкретные зоны с высокой температурой.
Составьте план существующих вытяжных вентиляторов и установок подпиточного воздуха, чтобы поток охлаждающего воздуха работал в тандеме с динамикой давления в здании.
Проверьте структурную целостность предлагаемых точек крепления и убедитесь, что они могут выдержать динамический и вибрирующий вес оборудования.
Подтвердите разрешение на техническое обслуживание у групп безопасности объекта, чтобы гарантировать доступ в соответствии с требованиями OSHA для будущего обслуживания.
О: Установка устройства над дверью подвергает его быстрому притоку влаги из окружающей среды каждый раз, когда дверь открывается. Это приводит к немедленному обледенению змеевика, перегружает систему отвода конденсата и приводит к неэффективным циклам оттаивания. Всегда располагайте устройство на расстоянии не менее высоты теплообменника от двери.
A: Для устройства с боковой вытяжкой требуется минимальный задний зазор всасывания, в 1,5–2 раза превышающий диаметр лопастей вентилятора, чтобы предотвратить нехватку возвратного воздуха. Вы также должны проверить спецификации производителя по подающему ходу, чтобы убедиться, что передний путь выброса остается полностью свободным.
А: Да. Ориентация влияет на соединения трубопроводов, доступ для обслуживания и внутреннее распределение хладагента. Вы должны согласовать ориентацию устройства с конкретной механической конструкцией и существующей инфраструктурой, чтобы избежать сложной прокладки труб, захваченного масла и ограничения потока хладагента.
О: Размещайте его вдали от прямых линий подачи продукта, чтобы предотвратить биологическое загрязнение капающим конденсатом. Убедитесь, что это место обеспечивает легкий доступ к промывке для санитарно-гигиенических бригад и соответствует строгим нормам дренажа, особенно при интеграции в холодильные камеры.
О: Предотвратите короткую езду на велосипеде, избегая структурных препятствий, таких как балки или высокие машины, в радиусе действия устройства. Препятствия немедленно вытесняют холодный приточный воздух обратно в возвратный воздухозаборник, что приводит к преждевременному отключению системы термостатом.
О: Да, но вы должны учитывать влияние повышенного давления на производительность вентилятора. Положительное давление помогает выталкивать кондиционированный воздух наружу, но если его разместить рядом с открытым входом, оно может вытеснить холодный воздух из здания. Требуется балансировка всей системы отопления, вентиляции и кондиционирования цеха.
